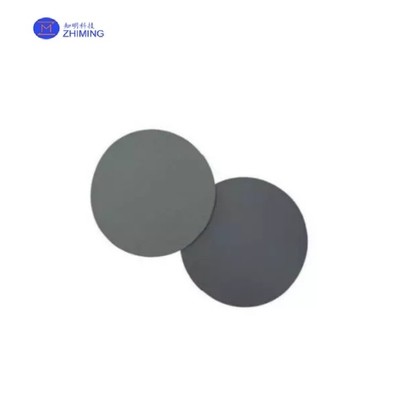

Sic 3C-N Tip Boyutu Radar Sistemleri için İşlem İletici Tipi Sıfır MPD Üretim Derecesi

Name: Sic 3C-N Tip Boyutu Radar Sistemleri için İşlem İletici Tipi Sıfır MPD Üretim Derecesi
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: 3C-N SiC
Price: 315.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Sertifika: rohs

Model numarası: 3C-N SiC

Ödeme ve Nakliye Şartları

Min sipariş miktarı: % 10

Fiyat: by case

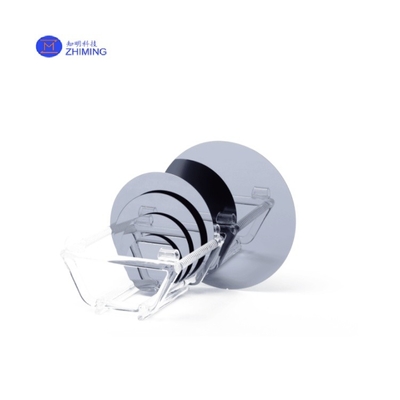

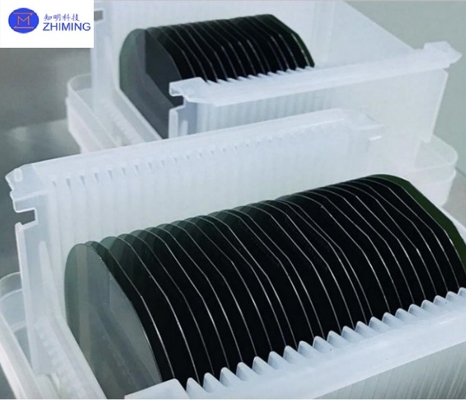

Ambalaj bilgileri: özel plastik kutu

Teslim süresi: 30 gün içinde

Ödeme koşulları: T/T

Yetenek temini: 1000PC/Ay

En İyi Fiyatı Alın

Ürün Detayları

Ürün Açıklaması

Vurgulamak:
                                                                                                                                                                                                                                                                                3C-N Tip Boyutu SiC Substrate, SiC Substrate İşleme İletici Tipi

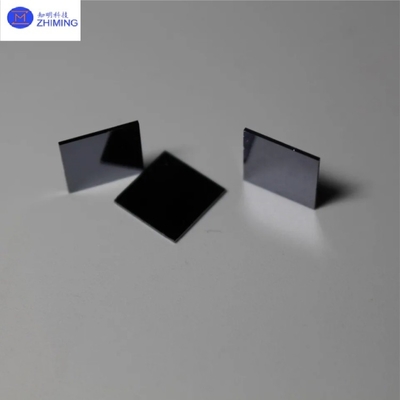

Boyut:	2 inç, 4 inç, 6 inç, 5x5, 10x10	Dielektrik sabiti:	9.7
Yüzey Sertliği:	HV0.3>2500	yoğunluk:	3,21 G/cm3
Termal Genleşme Katsayısı:	4,5 X 10-6/K	Arıza Gerilimi:	5,5 MV/cm
Başvurular:	İletişim, Radar sistemleri

Boyut:	2 inç, 4 inç, 6 inç, 5x5, 10x10
Dielektrik sabiti:	9.7
Yüzey Sertliği:	HV0.3>2500
yoğunluk:	3,21 G/cm3
Termal Genleşme Katsayısı:	4,5 X 10-6/K
Arıza Gerilimi:	5,5 MV/cm
Başvurular:	İletişim, Radar sistemleri

Sic 3C-N Tip Boyutu Radar Sistemleri için İşlem İletici Tipi Sıfır MPD Üretim Derecesi

Ürün Tanımı

Sic 3C-N Tip Boyutu Radar Sistemleri için İşlem İletici Tipi Sıfır MPD Üretim Derecesi

3C-SiC (Kubik Silikon Karbid) iyi elektrik ve termal özelliklere sahip, özellikle yüksek frekanslı,Yüksek güç ve elektronik cihaz uygulamalarıN-tip doping genellikle, malzemeyi elektronegatif hale getiren ve çeşitli elektronik cihaz tasarımları için uygun hale getiren azot (N) ve fosfor (P) gibi elementlerin eklenmesiyle elde edilir.Bant boşluğu yaklaşık 3N-tip doping, cihazın performansını artıran yüksek elektron hareketliliğini korur.Mükemmel ısı iletkenliği, güç cihazlarının ısı dağılımını artırmaya yardımcı olur. İyi mekanik dayanıklılığa sahiptir ve sert ortamlarda kullanılmak için uygundur. Çok çeşitli kimyasallara karşı iyi dayanıklılığa sahiptir ve endüstriyel uygulamalar için uygundur. Güç elektroniklerinde,Yüksek verimlilikli güç dönüştürücülerinde ve sürücüleri için kullanılır, elektrikli araçlar ve yenilenebilir enerji sistemleri için uygundur.

Özellikleri

Geniş bant aralığı: Yüksek sıcaklık ve yüksek voltaj uygulamaları için yaklaşık 3,0 eV bant aralığı.

Yüksek Elektron Hareketlilik: N-tip doping, iyi bir elektron hareketliliği sağlar ve cihazın genel performansını artırır.

Mükemmel ısı iletkenliği: Mükemmel ısı iletkenliğine sahiptir ve yüksek güç uygulamaları için uygun ısı dağılımı performansını etkili bir şekilde geliştirir.

İyi mekanik dayanıklılık: Yüksek sertliğe ve basınçlılığa sahiptir ve sert ortamlarda kullanılmak için uygundur.

Kimyasal direnç: Malzemenin istikrarını artıran çok çeşitli kimyasallara karşı iyi direnç.

Düzenlenebilir elektrik özellikleri: Doping konsantrasyonunu ayarlayarak, çeşitli uygulamaların ihtiyaçlarını karşılamak için farklı elektrik özellikleri elde edilebilir.

Teknik parametreler

Mülkiyet	N-türü3C-SiC, Tek Kristal
Çerez parametreleri	a=4,349 Å
Yükleme Sırası	ABC
Mohs Sertliği	- Dokuz.2
yoğunluk	2.36 g/cm3
Termal genişleme katsayısı	3.8×10-6/K
Yıkım Endeksi @750nm	n=2.615
Dielektrik Sabit	C~9.66
Isı İleticiliği	3-5 W/cm·K@298K
Çizgi-Gap	2.36 eV
Kırılma Elektrik Alanı	2-5×106V/cm
Doymak Sürüklenme Hızı	2.7×107m/s

※ Silikon karbid malzeme özellikleri Sadece referans için.

Başvurular

1Güç elektronikleri: Elektrikli araçlarda ve yenilenebilir enerji sistemlerinde yaygın olarak kullanılan yüksek verimli güç dönüştürücüleri, inverterler ve tahrikler için.

2. RF ve Mikrodalga Ekipmanı: Özellikle iletişim ve radar sistemleri için uygun RF amplifikatörleri, mikrodalga ekipmanları.

3Optoelektronik: Özellikle mavi ve ultraviyole uygulamalarda LED'ler ve ışık dedektörleri için bir yapı bloğu olarak kullanılabilir.

4Sensörler: Güvenilir performans sağlayan yüksek sıcaklık ve yüksek güç ortamlarında çok çeşitli sensörlere uygulanır.

5Kablosuz Şarj ve Pil Yönetimi: Verimliliği ve performansı artırmak için kablosuz şarj sistemlerinde ve pil yönetim cihazlarında kullanılır.

6Endüstriyel elektrikli ekipman: Enerji verimliliğini ve sistem istikrarını artırmak için endüstriyel otomasyon ve kontrol sistemlerinde kullanılır.

Kişiselleştirme

SiC substratımız 3C-N tipinde mevcuttur ve RoHS sertifikalıdır. En az sipariş miktarı 10pc'dir ve fiyat durumuna göre. Paketleme ayrıntıları özel plastik kutulardır.Teslimat süresi 30 gün içinde ve T / T ödeme şartlarını kabul ediyoruzSatın alma kapasitemiz ayda 1000 pcs. SiC substrat boyutu 6 inç.

Sık Sorulan Sorular

1.S: 3C-N silikon karbid substratlarının özellikleri nelerdir?

A: 3C-N tipi silikon karbid substratı yüksek elektron hareketliliğine sahiptir, bu da cihazın daha küçük FN tünelleme akımına ve oksit hazırlamasında daha yüksek güvenilirliğe sahip olmasını sağlar.ve cihazın ürün verimini büyük ölçüde artırabilirAynı zamanda, 3C-SiC'nin daha küçük bir bant boşluğu genişliği vardır, bu da cihaz üretiminde uygulanması için avantaj sağlar.

2S: Silikon karbid substratının boyutu uygulamasını nasıl etkiler?

A: Silikon karbid substratının büyüklüğü (diametri ve kalınlığı) onun kilit göstergelerinden biridir. Substrat boyutu ne kadar büyükse, birim substrat başına daha fazla yonga üretilebilir.ve birim çipi maliyeti daha düşükAynı zamanda, büyük boyutlu substrat, cihazın ısı dağılımına ve istikrarına daha elverişlidir.Silikon karbid substrat büyük boyut yönünde sürekli gelişmektedir..

3. S: 3C-N SIC substratı ve epitaksyal levha arasındaki ilişki nedir?

A: 3C-N tipi silikon karbid substrat, epitaksiyel levha büyümesi için destek tabakasıdır. Epitaxial wafer, substrat yüzeyinde kimyasal buhar birikimi (CVD) ile yetiştirilen tek kristal SiC filmidir.ve doping türü, doping konsantrasyonu ve kalınlığı cihaz tasarım gereksinimlerine göre kesin bir şekilde kontrol edilebilir.Substratın kalitesi, epitaksyal levhanın büyüme kalitesini ve cihazın performansını doğrudan etkiler..

Etiket: #Silicon karbid substratı, #C-N tip SIC, #Yarı iletken malzemeler.
