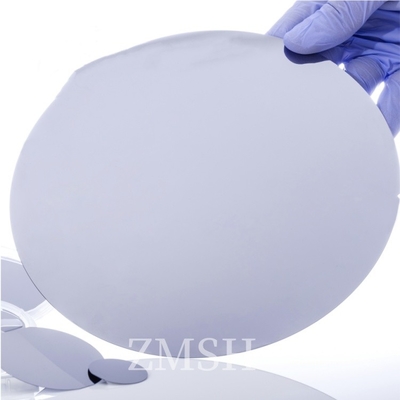

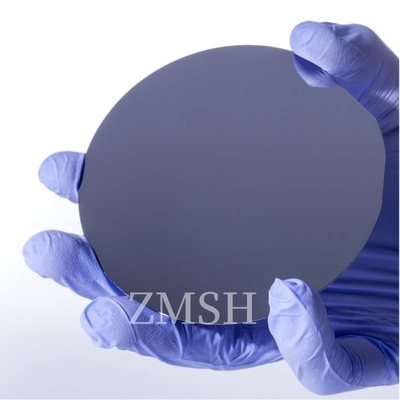

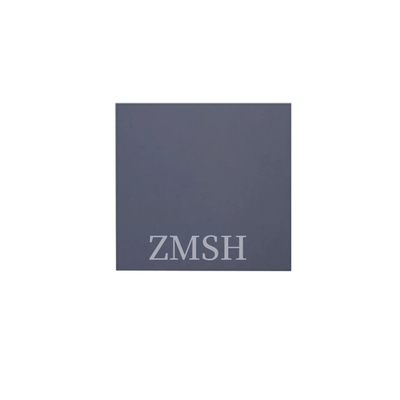

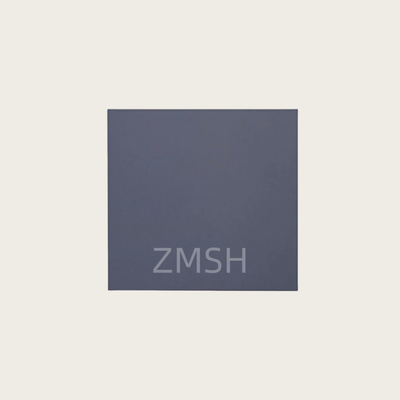

Sic Silikon Karbür Wafer 5*5mm/10*10mm 4H-P Tipi Güç Elektronikleri Üretim Sınıfı
4H-P silikon karbid (SiC), genellikle yüksek sıcaklıklı, yüksek frekanslı ve yüksek güçlü elektronik cihazlarda kullanılan önemli bir yarı iletken malzemedir.4H-SiC, altıgen bir ızgara yapısına sahip bir tür kristal yapıdırGeniş bant boşluğu (yaklaşık 3.26 eV), yüksek sıcaklık ve yüksek voltaj ortamlarında çalışmasına izin verir.Sıcaklığı etkili bir şekilde yönlendirebilir ve dağıtabilirP-tip doped silikon karbidinin düşük bir direnci vardır ve PN bağlantılarının yapımı için uygundur.4H-P tipi silikon karbid talebinin büyümeye devam etmesi bekleniyor., ilgili araştırma ve teknolojik gelişmeleri teşvik ediyor.
Özellikleri:
· Tip:4H-SiC kristali altıgen bir ızgara yapısına sahiptir ve mükemmel elektrik özellikleri sağlar.
· Geniş bant boşluğu:Yüksek sıcaklık ve yüksek frekans uygulamaları için yaklaşık 3.26 eV.
P tipi doping:P-tip iletkenlik, alüminyum gibi doping elemanları ile elde edilir ve gözenek iletken konsantrasyonunu artırır.
· Direnci:Düşük direnç, yüksek güç cihazları için uygundur.
· Yüksek ısı iletkenliği:Yaklaşık 4.9 W/m·K, etkili ısı dağılımı, yüksek güç yoğunluğu uygulamaları için uygundur.
· Yüksek sıcaklığa dayanıklı:Yüksek sıcaklıkta istikrarlı bir şekilde çalışabilir.
· Yüksek sertlik:Çok yüksek mekanik dayanıklılık ve sert koşullar için dayanıklılık.
· Yüksek arıza voltajı:Yüksek voltajlara dayanabilir ve cihaz boyutunu azaltabilir.
· Düşük anahtarlama kaybı:Verimliliği artırmak için yüksek frekanslı çalışmada iyi anahtarlama özellikleri.
· Korozyon direnci:Çok çeşitli kimyasallara karşı iyi korozyon direnci.
· Geniş uygulama yelpazesi:Elektrikli araçlar, invertörler, yüksek güçlü amplifikatörler ve diğer alanlar için uygundur.
Teknik parametreler:
| Klasman |
精选级 ((Z 级)
Sıfır MPD Üretimi
Sınıf (Z Sınıfı)
|
工业级 ((P 级)
Standart Üretim
Sınıf (P Sınıfı)
|
测试级 ((D 级)
Sahte sınıf (D sınıfı)
|
| Çaprağı |
99.5 mm~100,0 mm |
| 厚度 Kalınlığı |
350 μm ± 25 μm |
| 晶片方向 Wafer yönelimi |
Eksen dışı: 2.0°-4.0° doğru [11]2 |
0] 4H/6H-P için ± 0,5°, 3C-N için eksen üzerinde: |
| 微管密度 ※ Mikropip yoğunluğu |
0 cm-2 |
| 电 阻 率 ※ Direnci |
p tipi 4H/6H-P |
≤0,1 Ω ̊cm |
≤0,3 Ω ̊cm |
| |
n-tip 3C-N |
≤0,8 mΩ ̊cm |
≤1 m Ω ̊cm |
|
主定位边方向 birincil
Düz yönelim
|
4H/6H-P |
-
{1010} ± 5,0°
|
| |
3C-N |
-
{110} ± 5.0°
|
| 主定位边长度 Birincil Düz Uzunluk |
32.5 mm ± 2,0 mm |
| 次定位边长度 İkincil Düz Uzunluk |
18.0 mm ± 2,0 mm |
| 次定位边方向 İkincil Düz yönelim |
Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0° |
| 边缘去除 Kenarlık dışlama |
3 mm |
6 mm |
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp |
≤2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤10 μm/≤15 μm/≤25 μm/≤40 μm |
| 表面粗度 ※ Kabalık |
Polonya Ra≤1 nm |
| |
CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| 边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları |
Hiçbiri |
Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm |
| 六方空洞 ((强光灯测) ※ Yüksek Yoğunluklu Işıkla Hex Plates |
Toplu alan ≤ 0,05% |
Toplu alan ≤0.1% |
| 多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar |
Hiçbiri |
Toplu alan ≤3% |
| Gözlem Paketi ((日光灯观测) Görsel Karbon İçişleri |
Toplu alan ≤ 0,05% |
Toplu alan ≤3% |
| # Silikon Yüzey Çizikleri Yüksek Yoğunluklu Işıkla |
Hiçbiri |
Toplam uzunluk ≤1 × wafer çapı |
| 崩边 ((强光灯观测) Yüksek yoğunluklu ışıkla Edge Chips |
Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik |
Her biri ≤1 mm |
| Yüz kirletici madde (强光灯观测) Yüksek yoğunlukta silikon yüzey kirliliği |
Hiçbiri |
Uygulamalar:
1.Güç elektronikleri
Güç dönüştürücüler: Daha küçük boyut ve daha yüksek enerji verimliliği için verimli güç adaptörleri ve inverterler için.
Elektrikli araçlar: Elektrikli araçlar için tahrik modülleri ve şarj istasyonlarında güç dönüşüm verimliliğini optimize etmek.
2.RF cihazları
Mikrodalga güçlendirici: Güvenilir yüksek frekanslı performans sağlamak için iletişim ve radar sistemlerinde kullanılır.
Uydu İletişim: İletişim uyduları için yüksek güçlü bir amplifikatör.
3.Yüksek sıcaklık uygulamaları
Sensör: Aşırı sıcaklık ortamlarında kullanılan, istikrarlı bir işleyiş yeteneğine sahip bir sensör.
Endüstriyel ekipman: Yüksek sıcaklık koşullarına uyarlanmış ekipman ve aletler.
4.Optoelektronik
LED teknolojisi: Özel kısa dalga boylu LED'lerde ışık verimliliğini artırmak için kullanılır.
Lazerler: Verimli lazer uygulamaları.
5.Güç sistemi
Akıllı Şebeke: Yüksek voltajlı sabit akım (HVDC) iletiminde ve ağ yönetiminde enerji verimliliğini ve istikrarını artırmak.
6.Tüketici Elektronikleri
Hızlı şarj cihazı: Şarj verimliliğini artıran elektronik cihazlar için taşınabilir bir şarj cihazı.
7.Yenilenebilir Enerji
Güneş inverteri: Fotovoltaik sistemlerde daha yüksek enerji dönüşüm verimliliğine ulaşmak.
SiC substratımız 4H-P türünde mevcuttur ve RoHS sertifikalıdır. En az sipariş miktarı 10pc ve fiyat durumuna göre. Paketleme detayları özel plastik kutulardır.Teslimat süresi 30 gün içinde ve T / T ödeme şartlarını kabul ediyoruzSatın alma kapasitemiz ayda 1000 pcs. SiC substrat boyutu 6 inç.
Hizmetlerimiz:
ZMSH, yüksek hassasiyetli kesim, profesyonel cilalama, özelleştirilmiş doping,ve her bir altyapının yüksek performans için özel ihtiyaçlarınızı karşıladığını sağlamak için sıkı kalite testleri, çok güvenilir ve uzun ömürlü yarı iletken cihazlar.
