Silikon Karbür Wafer 4H P-Type Zero MPD Üretim Sınıfı Dummy Sınıfı 4 inç 6 inç

Silikon Karbür Wafer 4H P-Type Zero MPD Üretim Sınıfı Numara Sınıfı 4 inç 6 inç

Silikon Karbid Wafer 4H P-Type's özet

Bu çalışma, olağanüstü elektronik ve termal özellikleri ile bilinen bir yarı iletken malzemesi olan 4H P-Typ Silikon Karbid (SiC) levhasının özelliklerini ve potansiyel uygulamalarını sunmaktadır.4H-SiC plaka, altıgen kristal yapısına sahip, özel olarak P-tip iletkenliği göstermek için dopalandırılmıştır.Yüksek voltajlı elektrik sistemleri için çok uygun hale getiriyor.Ek olarak, yüksek radyasyon ve aşırı sıcaklıklar gibi sert ortamlara dayanabilme yeteneği, havacılık,Güç elektronikleriBu makalede, 4H P-Type SiC levhalarının üretim süreci, malzeme özellikleri,ve gelişmiş elektronik sistemlerde cihaz performansını artırma potansiyeli.

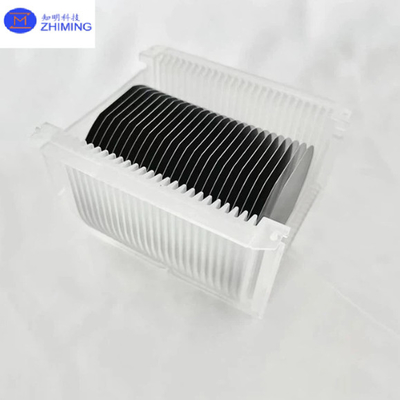

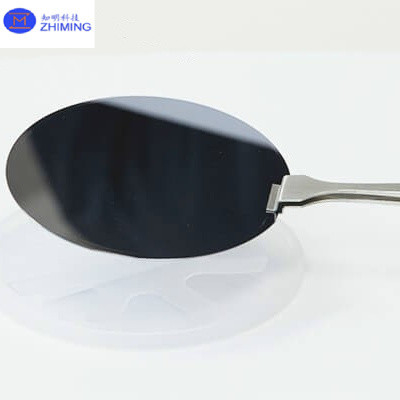

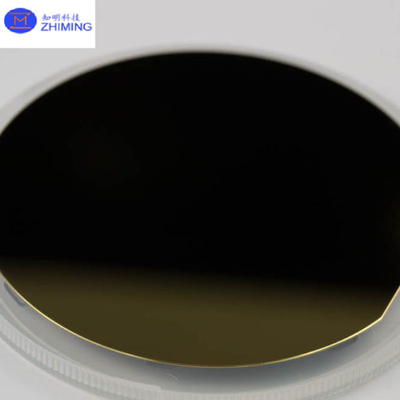

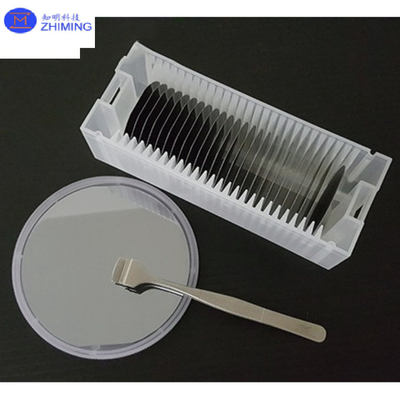

Silikon Karbid Wafer 4H P-Type's fotoğrafları

Silikon Karbid Wafer 4H P-Type's veri grafiği

4 inç çaplı Silikon Karbid (SiC) Altyapı Özellikleri

Klasman			精选级 ((Z 级) Sıfır MPD Üretimi Sınıf (Z Sınıfı)	工业级 ((P 级) Standart Üretim Sınıf (P Sınıfı)	测试级 ((D 级) Sahte sınıf (D sınıfı)
Çaprağı			99.5 mm~100,0 mm
厚度 Kalınlığı			350 μm ± 25 μm
晶片方向 Wafer yönelimi			Eksen dışı: 2.0°-4.0° doğru [11]20] 4H/6H-P için ± 0,5°, 3C-N için eksen üzerinde:
微管密度 ※ Mikropip yoğunluğu			0 cm-2
电 阻 率 ※ Direnci	p tipi 4H/6H-P		≤0,1 Ω ̊cm		≤0,3 Ω ̊cm
	n-tip 3C-N		≤0,8 mΩ ̊cm		≤1 m Ω ̊cm
主定位边方向 (Müdür konumlandırma)Birincil Düz yönelim		4H/6H-P	- {1010} ± 5,0°
		3C-N	- {110} ± 5.0°
主定位边长度 Birincil Düz Uzunluk			32.5 mm ± 2,0 mm
次定位边长度 İkincil Düz Uzunluk			18.0 mm ± 2,0 mm
次定位边方向 İkincil Düz yönelim			Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0°
边缘去除 Kenarlık dışlama			3 mm		6 mm
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp			≤2,5 μm/≤5 μm/≤15 μm/≤30 μm		≤10 μm/≤15 μm/≤25 μm/≤40 μm
表面粗度 ※ Kabalık			Polonya Ra≤1 nm
			CMP Ra≤0,2 nm		Ra≤0,5 nm
边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları			Hiçbiri		Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm
六方空洞 ((强光灯测) ※ Yüksek Yoğunluklu Işıkla Hex Plates			Toplu alan ≤ 0,05%		Toplu alan ≤0.1%
多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar			Hiçbiri		Toplu alan ≤3%
Gözleme Paketi ((日光灯观测) Görsel Karbon İçişleri			Toplu alan ≤ 0,05%		Toplu alan ≤3%
# Silikon Yüzey Çizikleri Yüksek Yoğunluklu Işıkla			Hiçbiri		Toplam uzunluk ≤1 × wafer çapı
崩边 ((强光灯观测) Yüksek yoğunluklu ışıkla Edge Chips			Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik		Her biri ≤1 mm
Yüz kirletici madde (强光灯观测) Yüksek yoğunlukta silikon yüzey kirliliği			Hiçbiri
包装 Paketleme			Birden fazla waferli kaset veya tek waferli konteyner

Silikon Karbid Wafer 4H P-Type'in özellikleri

4H P Tipi Silikon Karbid (SiC) levhası aşağıdaki temel özelliklere sahiptir:

Kristal yapısı:

4H-SiC, yığılma dizisinde dört katmanlı altıgen bir kristal yapısına sahiptir.

P Tipi İletişimlilik:

Wafer, pozitif yük taşıyıcılarını (delikleri) geçirmesine izin veren P-tip iletkenlik veren alüminyum veya bor gibi kabul edici kirliliklerle dopalandır.Güç cihazlarında ve transistörlerde uygulanmaya uygun hale getirir.

Geniş Bandgap:

4H-SiC, silikona kıyasla daha yüksek voltajlarda, sıcaklıklarda ve frekanslarda çalışmasını sağlayan yaklaşık 3.26 eV'lik geniş bir bant boşluğuna sahiptir.Bu özellik onu güç elektroniği ve yüksek sıcaklık uygulamaları için ideal yapar.

Yüksek Elektron Hareketliliği:

4H-SiC, diğer SiC politiplerine kıyasla daha yüksek bir elektron hareketliliğine (~ 900 cm2/Vs) sahiptir ve bu da yüksek frekanslı ve yüksek güçlü elektronik cihazlarda daha iyi bir performansı sağlar.

Isı İleticiliği:

Mükemmel ısı iletkenliğine sahip olan 4H-SiC, ısıyı verimli bir şekilde dağıtır ve bu nedenle yüksek güç veya yüksek sıcaklık ortamlarında çalışan cihazlar için uygundur.Güç invertörleri ve RF cihazları gibi.

Yüksek parçalanma elektrik alanı:

4H-SiC, daha yüksek elektrik alanlarına (~ 2,2 MV / cm) dayanabilir ve bu sayede daha yüksek voltajlarda çalışacak cihazların bozulma riski olmadan çalışmasına izin verir.

Radyasyona Direnme:

Bu malzeme radyasyona karşı son derece dayanıklıdır, bu nedenle havacılık, uydu ve nükleer uygulamalarda kullanılmak için çok uygundur.

Bu özellikler, 4H P-Typ SiC levhasını güç elektroniği, havacılık ve yenilenebilir enerji gibi alanlarda yüksek performanslı, yüksek verimlilikli ve yüksek dayanıklılıklı uygulamalar için idealdir.

Silikon Karbid Wafer 4H P-Type's uygulamaları

4H P-Typ Silikon Karbid (SiC) levha, benzersiz malzeme özellikleri nedeniyle çeşitli gelişmiş uygulamalarda yaygın olarak kullanılır.

Güç Elektronikleri:

4H-SiC'nin geniş bant aralığı ve yüksek parçalanma voltajı, MOSFET'ler, Schottky diyotları ve tiristorlar gibi güç yarı iletken cihazlarında kullanılmak için idealdir.Bu cihazlar yüksek voltajda gereklidir., elektrikli araçlar (EV'ler), yenilenebilir enerji sistemleri ve endüstriyel ekipmanlar için inverterler, dönüştürücüler ve motor tahrikleri gibi yüksek verimli güç sistemleri.

Yüksek Sıcaklıklı Elektronik:

4H-SiC'nin yüksek sıcaklıklarda çalışma yeteneği, havacılık, otomotiv ve petrol ve gaz endüstrileri gibi aşırı ortamlarda güç elektroniği için uygundur.Kontrol devreleri, ve sert termal koşullarda çalışması gereken güç modülleri.

Yüksek Frekanslı Cihazlar:

Yüksek elektron hareketliliği ve termal iletkenliği nedeniyle, 4H-SiC, RF amplifikatörleri, mikrodalga tranzistörleri ve radar sistemleri gibi yüksek frekanslı cihazlar için tercih edilen bir malzemedir.Daha yüksek anahtarlama hızlarını ve daha az enerji kaybını sağlarİletişim ve savunma uygulamaları için çok önemlidir.

Elektrikli Araçlar (EV):

EV'lerde, 4H-SiC levhaları, kablosuz şarj cihazları, güç invertörleri ve motor denetleyicileri gibi güç yönetimi sistemlerinde kullanılır.Daha hızlı şarj süreleri, ve enerji kaybını ve ısı dağılımını azaltarak aracın performansını iyileştirdi.

Yenilenebilir Enerji Sistemleri:

4H-SiC güç cihazlarının yüksek verimliliği ve dayanıklılığı, onları güneş inverterleri ve rüzgar türbini denetleyicileri gibi yenilenebilir enerji sistemlerinin bir parçası haline getirir.Enerji kaybını en aza indirerek ve yüksek stres koşullarında çalışmayı sağlayarak sistem performansını iyileştirmeye yardımcı olurlar..

Havacılık ve Savunma:

4H-SiC'nin radyasyona dayanıklılığı ve yüksek sıcaklık yetenekleri, uydu sistemleri, uzay keşfi ekipmanları ve askeri elektronik gibi havacılık uygulamaları için uygun hale getirir.Yüksek radyasyon maruziyetine sahip sert ortamlarda güvenilirliği ve performansı sağlar.

Yüksek Voltajlı Elektrik Şebekeleri:

4H-SiC levhaları güç aktarım ve dağıtım ağlarında kullanılır.yenilenebilir enerji kaynaklarının entegre edilmesini mümkün kılan, ve elektrik şebekelerinin istikrarını artırmak.

Bu uygulamalar, özellikle yüksek verimlilik, yüksek güç, yüksek enerji ve yüksek enerji gerektiren sektörlerde, 4H P Tipi SiC levhalarının kritik olduğu geniş endüstrileri göstermektedir.ve aşırı koşullar altında dayanıklılık.

S&A

S:Silikon karbid wafer substratı nedir?

A:Silikon karbid (SiC) levha substratı, yarı iletken cihazların üretimi için temel olarak kullanılan kristal SiC malzemesinin ince bir dilimidir.SiC substratları üstün elektrikli özellikleriyle bilinir.Geleneksel silikon substratlara kıyasla, geniş bir bant boşluğu, yüksek termal iletkenlik ve yüksek kırılma voltajı sunar, bu da onları yüksek güçlü,Yüksek sıcaklık, ve yüksek frekanslı uygulamalar.

SiC substratları, özellikle aşırı koşullarda performansın kritik olduğu MOSFET'ler, Schottky diyotları ve RF cihazları da dahil olmak üzere güç elektroniklerinde kullanılır.Aynı zamanda büyümek için temel olarak da hizmet ederler., gelişmiş elektronik yapılar oluşturmak için ek yarı iletken malzemeler yatırılır.

Sağlamlıkları nedeniyle, SiC substratları elektrikli araçlar, yenilenebilir enerji sistemleri, havacılık ve telekomünikasyon gibi endüstrilerde gereklidir.ve talepkâr uygulamalarda genel performans.
