Silikon Karbid Wafer 6H P-Tip Standart Üretim Sınıfı Dia:145.5 mm ~ 150.0 mm Kalınlığı 350 μm ± 25 μm

Silikon Karbid Wafer 6H P-Tip Standart Üretim Sınıfı Dia:145.5 mm~150.0 mm kalınlığı 350 μm ± 25 μm

6H P-Typ Silikon Karbüt levhaları özet

Bu makalede, P tipi ve standart üretim sınıfına göre üretilen 6H silikon karbid (SiC) levhalarının geliştirilmesi ve özellikleri sunulmaktadır.Wafer'ın çap aralığı 145.5 mm ve 150.0 mm, 350 μm ± 25 μm denetimli bir kalınlıkla. Yüksek ısı iletkenliği, geniş bant aralığı ve yüksek gerilimlere ve sıcaklıklara mükemmel direnç nedeniyle,6H SiC levhaları güç elektroniklerinde uygulamalar için son derece uygundurBu çalışma, üretim sürecine, malzeme özelliklerine ve performans referanslarına odaklanmaktadır.Ticari yarı iletken uygulamaları için potansiyeline dair bir bakış sağlayan.

6H P Tipi Silikon Karbid levhalarının özellikleri

6H P Tipi Standart Üretim Sınıfı Silikon Karbid (SiC) levhası aşağıdaki özelliklere sahiptir:

• Kristal yapısı: 6H SiC, mükemmel elektronik özelliklere sahip, özellikle yüksek frekanslı ve yüksek voltajlı uygulamalar için uygun olan altıgen kristal yapısına sahiptir.
• Türü: P tipi (alüminyum veya bor gibi elementlerle doping), yüksek elektrik iletkenliği sağlar, güç cihazları ve yüksek hızlı anahtarlama uygulamaları için idealdir.
• Çapraz: Wafer çapı 145,5 mm ile 150,0 mm arasında değişir ve yaygın güç cihazı ambalaj ve taşıma gereksinimleri için uygundur.
• Kalınlığı: Wafer kalınlığı 350 μm ± 25 μm olarak kontrol edilir.Yüksek performanslı güç cihazları üretiminde ince levhalara yönelik gereksinimleri karşılarken üretim sırasında yeterli mekanik dayanıklılığı sağlamak.
• Isı İleticiliği: SiC malzemeleri yüksek ısı iletkenliğine sahiptir, bu da verimli ısı dağılımına izin verir ve onları yüksek sıcaklık uygulamaları için idealdir.
• Geniş Bandgap: 6H SiC geniş bir bant boşluğuna sahiptir (~ 3.0 eV), yüksek voltajları işleme koymasını ve yüksek sıcaklıklarda çalışmasını sağlar, yüksek voltajlı güç elektroniği ve yüksek frekanslı elektronik cihazlar için uygundur.
• Yüksek Sıcaklığa Dayanıklı: Silikon karbid levhaları yüksek sıcaklık ortamlarında mükemmel fiziksel ve kimyasal istikrar gösterir, bu da onları aşırı koşullarda elektronik cihazlar için uygun hale getirir.
• Radyasyona Direnme: SiC malzemeleri radyasyona karşı son derece dayanıklıdır, bu da onları havacılık ve askeri uygulamalar için uygundur.

Bu özellikler, 6H P-Typ SiC levhasını yüksek güçlü, yüksek frekanslı ve yüksek sıcaklıklı elektronik cihazlar için ideal bir malzeme haline getirir. Güç elektroniklerinde, yarı iletken cihazlarda, radarlarda yaygın olarak kullanılır.,ve iletişim sistemleri.

6H P-Typ Silikon Karbid levhalar için veri grafiği

6 inç çaplı Silikon Karbid (SiC) Altyapı Özellikleri

SiC substratının yönelimi

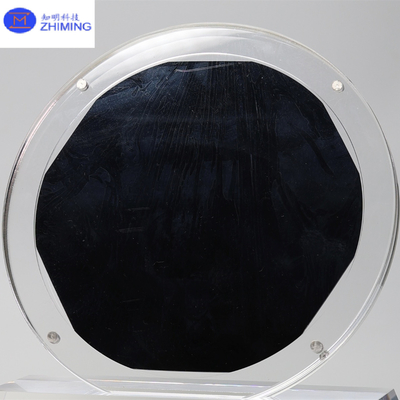

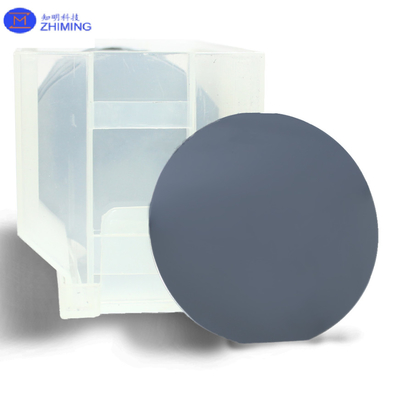

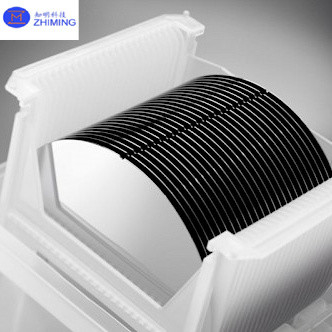

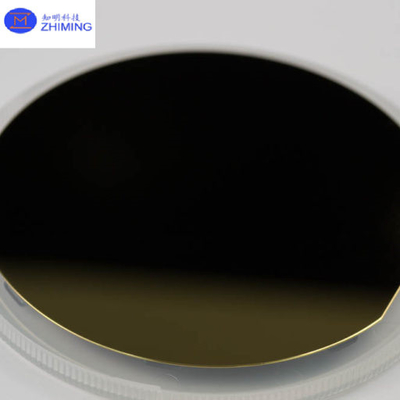

6H P-Typ Silikon Karbüt levhası fotoğrafı

6H P-Typ Silikon Karbür levhaları için uygulamalar

6H P-Tip Silikon Karbid (SiC) levha, benzersiz malzeme özellikleri nedeniyle birçok önemli uygulamaya sahiptir ve yüksek performanslı elektronik ve aşırı koşullar için uygundur.Ana uygulamaları şunlardır::

1. Güç Elektronikleri: SiC levhaları, MOSFET'ler, diyotlar ve tiristorlar gibi güç elektronik cihazlarında yaygın olarak kullanılır.DeğiştiricilerÖzellikle yenilenebilir enerji sistemlerinde, elektrikli araçlarda (EV) ve endüstriyel ekipmanlarda.

2. Yüksek Sıcaklıklı Elektronik: 6H SiC'nin yüksek termal istikrarı nedeniyle, havacılık, otomotiv,ve endüstriyel uygulamalar.

3. Yüksek Frekanslı Cihazlar: SiC'nin geniş bant aralığı, RF (radyo frekansı) ve mikrodalga uygulamaları için uygun hale getirir.ve yüksek frekanslı kablosuz iletişim altyapısı, yüksek güçlü amplifikatörler ve anahtarlar.

4. Elektrikli Araçlar (EV): SiC levhaları, elektrikli araçlardaki güç dönüştürücülerinde, invertörlerde ve şarj sistemlerinde kullanılır ve verimliliğin iyileştirilmesine, daha hızlı şarj edilmesine katkıda bulunur.ve geleneksel silikon cihazlara kıyasla daha düşük enerji kaybı nedeniyle daha uzun sürüş aralığı.

5. Havacılık ve Savunma: SiC'nin radyasyona ve yüksek sıcaklıklara dirençliliği, uzay keşfi, uydu sistemleri ve askeri elektroniklerde uygulamalar için mükemmel bir malzeme haline getirir.Yüksek güçlü amplifikatörlerde kullanılır., verici ve aşırı ortamlar için sensörler.

6. Yenilenebilir Enerji Sistemleri: SiC tabanlı cihazlar, güneş enerjisi invertörleri ve rüzgar enerjisi sistemleri gibi yenilenebilir enerji uygulamalarında gereklidir.Yüksek verimlilikleri ve yüksek gerilimleri ve sıcaklıkları ele alma yetenekleri nedeniyle, enerji kaybını azaltmak ve genel sistem performansını iyileştirmek.

7. Yüksek Güçlü Değiştirme Aygıtları: SiC levhaları endüstriyel güç ağlarında kullanılan yüksek güçlü yarı iletken anahtarları üretmek için kullanılır.verimlilik ve yüksek akım ve voltaj koşullarında çalışma yeteneği çok önemli.

8. LED ve Optoelektronik: SiC, özellikle yüksek parlaklıklı ve yüksek güçlü LED'ler, ayrıca sensörlerde ve optik iletişim sistemlerinde kullanılan optoelektronik cihazlar için LED üretimi için bir substrat olarak kullanılır.

Bu uygulamalar, 6H P-Type SiC levhalarının yüksek voltajları ele alma, aşırı sıcaklıklarda çalışma ve mükemmel termal iletkenlik ve yüksek frekans performansı sağlama yeteneğinden yararlanmaktadır.ileri elektronik için kritik bir malzeme haline getiriyor..

S&A

S:4H ve 6H silikon karbid arasındaki fark nedir?

A:4H ve 6H Silikon Karbid (SiC) arasındaki temel fark, elektronik ve fiziksel özelliklerini önemli ölçüde etkileyen kristal yapılarında yatmaktadır.

1. Kristal yapısı:
   4H ve 6H, yığılma dizilerindeki değişikliklerle karakterize edilen farklı SiC politiplerine atıfta bulunur.ve sayı (4 veya 6) bir birim hücresindeki Si-C iki katman sayısını gösterir.

   • 4H-SiCYükleme sırasında dört çift katman vardır.
   • 6H-SiCYükleme dizisinde altı çift katman vardır.

2. Elektron Hareketliliği:
   En önemli farklılıklardan biri, elektronik cihazlarda verimliliklerini etkileyen elektron hareketlilikleridir.

   • 4H-SiCYüksek güç ve yüksek frekanslı cihazlar için daha uygun hale getiren daha yüksek elektron hareketliliği (yaklaşık 900 cm2/Vs) sunar.
   • 6H-SiCElektron hareketliliği daha düşüktür (yaklaşık 400 cm2/Vs), bu da bazı uygulamalarda verimliliğini sınırlamaktadır.

3. Çaprazlık:
   Hem 4H hem de 6H SiC'nin geniş bant boşlukları vardır, ancak 4H-SiC'nin 6H-SiC (3.0 eV) ile karşılaştırıldığında biraz daha büyük bir bant boşluğu (3.26 eV) vardır.Bu, 4H-SiC'yi yüksek gerilim ve yüksek sıcaklık uygulamaları için daha uygun hale getirir.

4. Ticari kullanım:
   Üstün elektron hareketliliği ve daha büyük bandgap nedeniyle,4H-SiCÖzellikle elektrikli araçlar, güneş inverterleri ve endüstriyel elektronik gibi yüksek voltajlı ve yüksek verimlilikli uygulamalarda, güç cihazları için tercih edilen politiptir.
   6H-SiC, hala kullanılsa da, genellikle güç elektroniği için daha az tercih edilir, ancak daha düşük performanslı uygulamalarda veya hareketlilikteki farkın o kadar kritik olmadığı yerlerde bulunabilir.

Özetle, 4H-SiC, üstün elektron hareketliliği ve daha büyük bant boşluğu nedeniyle yüksek performanslı güç elektroniği için genellikle daha iyi kabul edilirken, 6H-SiC'nin daha sınırlı kullanımı vardır.
