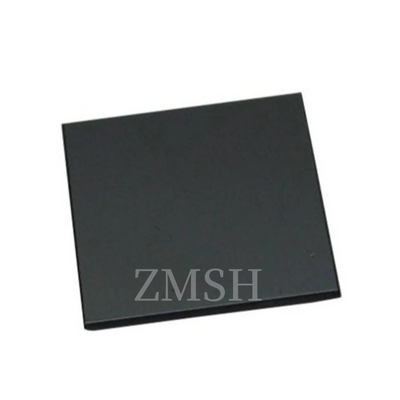

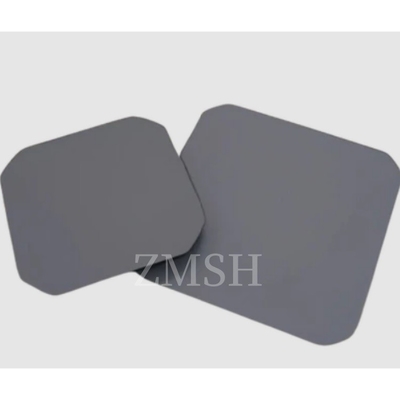

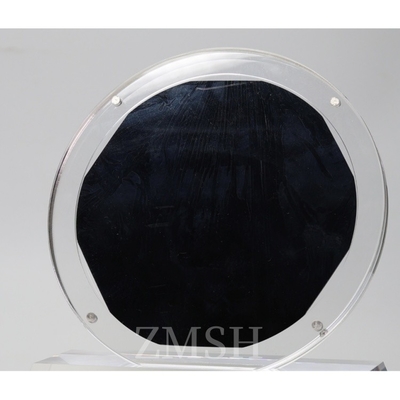

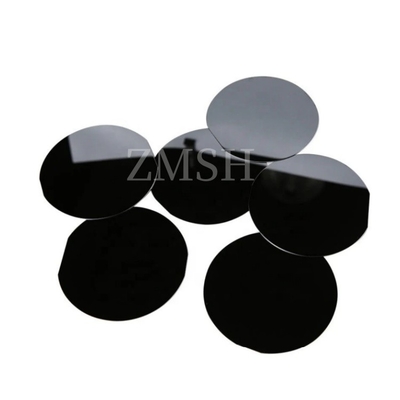

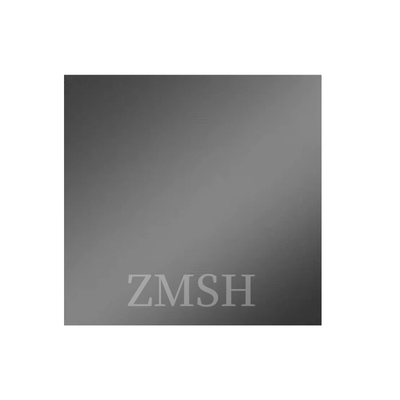

Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Sertifika: rohs

Model numarası: 6H-P SiC

Ödeme ve Nakliye Şartları

Min sipariş miktarı: % 10

Fiyat: by case

Ambalaj bilgileri: özel plastik kutu

Teslim süresi: 30 gün içinde

Ödeme koşulları: T/T

Yetenek temini: 1000PC/Ay

En İyi Fiyatı Alın
Vurgulamak:

Yüksek Güçlü Cihazlar SIC Wafer

,

350μm SIC Wafer

,

10*10 mm SIC Wafer

Yüzey Sertliği:
HV0.3>2500
yoğunluk:
3,21 G/cm3
Termal Genleşme Katsayısı:
4,5 X 10-6/K
Dielektrik sabiti:
9.7
Çekim Gücü:
>400MPa
Malzeme:
SiC Monokristal
Boyut:
10*10mm
Arıza Gerilimi:
5,5 MV/cm
Yüzey Sertliği:
HV0.3>2500
yoğunluk:
3,21 G/cm3
Termal Genleşme Katsayısı:
4,5 X 10-6/K
Dielektrik sabiti:
9.7
Çekim Gücü:
>400MPa
Malzeme:
SiC Monokristal
Boyut:
10*10mm
Arıza Gerilimi:
5,5 MV/cm
Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin

Ürün Tanımı:

Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin
6H-SiC (Hexagonal Silicon Carbide), iyi ısı iletkenliği ve yüksek sıcaklığa dirençli geniş bant boşluğu yarı iletken malzemesidir.Yüksek güç ve yüksek frekanslı elektronik cihazlarda yaygın olarak kullanılanP-tip doping, malzemeyi elektropozitif hale getiren ve belirli elektronik cihaz tasarımları için uygun hale getiren alüminyum (Al) gibi elementlerin eklenmesiyle elde edilir.yüksek sıcaklık ve yüksek voltaj ortamlarında çalışmaya uygun. Isı iletkenliği birçok geleneksel yarı iletken malzemeden üstündür ve cihaz verimliliğini artırmaya yardımcı olur. Mekanik Güç: Yüksek güç uygulamaları için uygun iyi mekanik dayanıklılık.
Güç elektronikleri alanında, MOSFET'ler ve IGBT'ler gibi yüksek verimli güç cihazları üretmek için kullanılabilir.Yüksek frekanslı uygulamalarda mükemmel performans gösterir ve iletişim ekipmanlarında yaygın olarak kullanılırLED teknolojisi alanında, mavi ve ultraviyole LED cihazları için temel bir malzeme olarak kullanılabilir.

Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 0Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 1

Özellikleri:

·Geniş bant boşluğu: Bant boşluğu yaklaşık 3.0 eV'dir ve bu da yüksek sıcaklık, yüksek voltaj ve yüksek frekanslı uygulamalar için uygundur.
·Mükemmel ısı iletkenliği: İyi ısı iletkenliği ile ısı dağılımına yardımcı olur, cihaz performansını ve güvenilirliğini geliştirir.
·Yüksek dayanıklılık ve sertlik: yüksek mekanik dayanıklılık, parçalanma ve aşınma karşıtı, sert ortamlarda kullanılmak için uygundur.
·Elektron hareketliliği: P-tip doping hala verimli elektronik cihazları destekleyen nispeten yüksek taşıyıcı hareketliliğini korur.
·Optik özellikler: LED ve lazer gibi optoelektronik alanı için uygun benzersiz optik özelliklere sahiptir.
·Kimyasal istikrar: Kimyasal korozyona karşı iyi direnç, zorlu çalışma ortamları için uygundur.
·Güçlü uyarlanabilirlik: çeşitli uygulama senaryolarına uygun çeşitli alt katman malzemeleri ile birleştirilebilir.
Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 2Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 3

Teknik parametreler:

Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 4

Uygulamalar:

·Güç elektronikleri: Frekans dönüştürücülerinde, güç yönetiminde ve elektrikli araçlarda yaygın olarak kullanılan MOSFET'ler ve IGBT'ler gibi yüksek verimli güç cihazları üretmek için kullanılır.
·RF ve Mikrodalga Ekipmanı: İletişim ve radar sistemleri için uygun yüksek frekanslı amplifikatörlerde, RF güç amplifikatörlerinde kullanılır.
·Optoelektronik: Özellikle mavi ve ultraviyole uygulamalarda LED'lerde ve lazerlerde substrat olarak kullanılır.
·Yüksek sıcaklık sensörleri: İyi termal kararlılıklarından dolayı, yüksek sıcaklık sensörleri ve izleme ekipmanları için uygundurlar.
·Güneş enerjisi ve enerji sistemleri: enerji dönüşüm verimliliğini artırmak için güneş inverterlerinde ve diğer yenilenebilir enerji uygulamalarında kullanılır.
·Otomotiv Elektronik: Elektrikli ve hibrit araçların güç sisteminde performans optimizasyonu ve enerji tasarrufu.
·Endüstriyel elektrik ekipmanları: Enerji verimliliğini ve güvenilirliğini artırmak için geniş bir endüstriyel otomasyon ekipmanları ve makineleri için güç modülleri.
Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 5

Özellik:

SiC substratımız 6H-P türünde mevcuttur ve RoHS sertifikalıdır. En az sipariş miktarı 10pc ve fiyat vakalar doğrultusunda. Paketleme ayrıntıları özel plastik kutulardır.Teslimat süresi 30 gün içinde ve T / T ödeme şartlarını kabul ediyoruz. Tedarik yeteneğimiz 1000pc/ay. SiC alt yüzey boyutu 10*10 mm. Kaynak yeri Çin.

Silikon Karbid SIC Wafer 10*10 mm 6H-P Kalınlığı 350μm Yüksek Güçlü Aygıtlar İçin 6

Hizmetlerimiz:

1Fabrika direkt üretimi ve satışı.
2Hızlı, doğru alıntılar.
324 iş saati içinde yanıt vereceğiz.
4. ODM: Özel tasarım mevcuttur.
5Hızlı ve değerli teslimat.

Sık Sorulan Sorular

1S: N-Type ile karşılaştırıldığında, P-Type nasıl?
A: Alüminyum gibi üç değerli elementlerle dopedilen P-tip 4H-SiC substratları, yüksek sıcaklıklarda iyi iletkenlik ve istikrar sağlayan çoğunluk taşıyıcıları olarak deliklere sahiptir.N tipi substratlar, fosfor gibi pentavalent elementlerle doped, çoğunluk taşıyıcıları olarak elektronlara sahiptir, bu da tipik olarak daha yüksek elektron hareketliliği ve daha düşük direnç ile sonuçlanır.
2S: P-Type SiC için piyasa beklentileri nedir?
A: Elektrikli araçlarda yüksek performanslı güç elektroniklerine, yenilenebilir enerji sistemlerine,ve gelişmiş endüstriyel uygulamalar.
