4H-N SiC karakteri
- KullanımıSIC MonokristalÜretmek için
- tasarım çizimleri ile özelleştirme mümkündür
- Yüksek performans, yüksek direnç ve düşük sızıntı akımları
- 9.2 Mohs yüksek sertliği, sadece elmas geride
- Yüksek teknoloji alanlarında yaygın olarak kullanılan, güç elektroniği, LED ve sensörler gibi
4H-N SiC'ye kısa bir tanıtım
Silikon karbid (SiC), silikon ve karbondan yapılmış bir yarı iletken malzemedir.
Mükemmel sertliğe ve dayanıklılığa sahiptir, bu da çok dayanıklıdır.
SiC, ısıyı verimli bir şekilde dağıtmasına izin veren mükemmel ısı iletkenliği ile bilinir ve bu da yüksek güç ve yüksek sıcaklık uygulamaları için idealdir.
Ana özelliklerinden biri, cihazların silikondan daha yüksek voltajlarda, sıcaklıklarda ve frekanslarda çalışmasını sağlayan geniş bir bant boşluğudur.
SiC ayrıca daha hızlı ve daha verimli elektronik cihazları mümkün kılan yüksek elektron hareketliliğine sahiptir.
Kimyasal istikrarı ve oksidasyona karşı dayanıklılığı, sert ortamlar için idealdir.
SiC, verimlilik ve dayanıklılığın kritik olduğu güç elektroniklerinde, yüksek frekanslı cihazlarda, LED'lerde,ve galyum nitrit (GaN) gibi diğer yarı iletken malzemelerin büyümesi için bir substrat olarak.
Özellikleri, gelişmiş elektronik uygulamalarda değerli bir malzeme haline getirir.
4H-N SiC hakkında daha fazla ayrıntı
* Daha fazla ayrıntı aşağıdaki tablodadır.
| 6 inç çaplı 4H N tipi Silikon Karbid Altyapı Spesifikasyonu |
| Substrat Mülkiyeti |
Üretim derecesi |
Sahte sınıf |
| Çapraz |
150 mm ± 0,1 mm |
| Yüzey yönelimi |
Eksen dışı: <11-20> ± 0,5° yönünde 4° |
| Birincil düz yönlendirme |
<1-100> ± 5,0 ̊ |
| Birincil düz uzunluk |
47.5 mm ± 2,0 mm |
| Direnç |
0.015~0.028Ω·cm |
≤0,1Ω·cm |
| Kalınlığı |
350.0 μm ± 25.0 μm veya 500.0 μm ± 25.0 μm |
| TTV |
≤15 μm |
≤25 μm |
| BÖK |
≤ 30 μm |
≤50 μm |
| Warp. |
≤ 40 μm |
≤ 60 μm |
| Yüzey Dönüşümü |
Çift taraflı cilalama, Si Face CMP (kimyasal cilalama) |
| Yüzey Kabalığı |
CMP Si Yüzü Ra≤0,5 nm, C Yüzü Ra≤1 nm |
N/A |
| Not: Yukarıdaki parametreler dışında özel özellikler kabul edilebilir. |

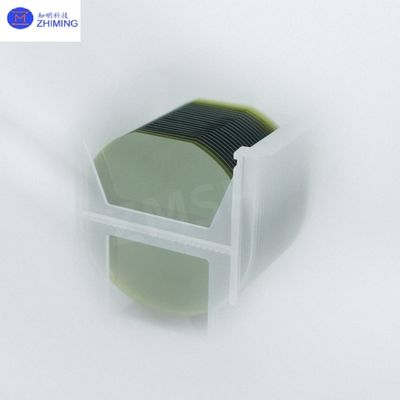

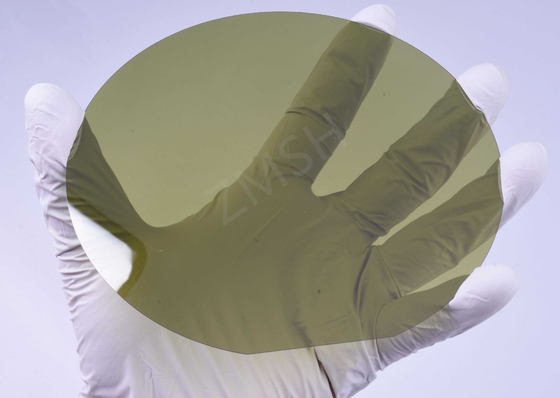

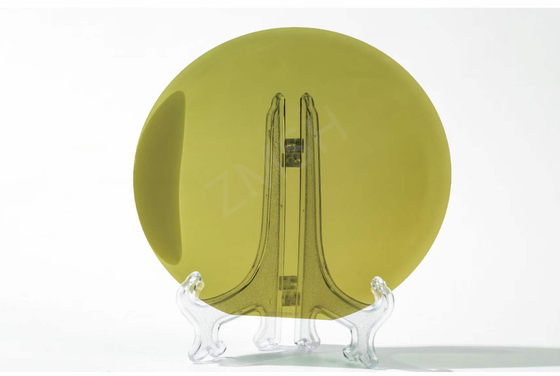

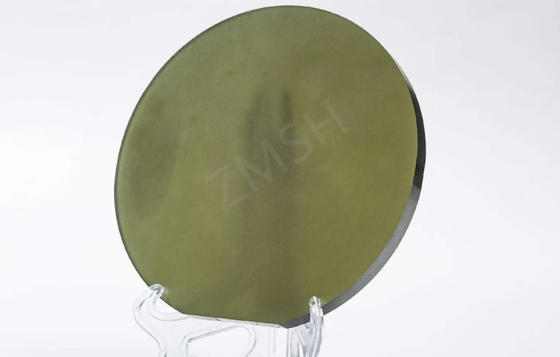

Diğer örnekler4H-N SiC
*Eğer daha fazla gereksiniminiz varsa, özelleştirilmiş olanları üretebiliriz.
Önerilen ürünler
1.SiC Substrate 4H-N Kalınlığı 350um Optoelektronik Yarım iletken malzemelerinde kullanılır
2.2 inç Sapphire Wafer Al2O3 Monokristal Diyası 50.80mm Kalınlığı 430um BOW <10 A düzleminde
Sık Sorulan Sorular
1S: 6 inçlik 4H-N SiC'yi nerede kullanabilirsiniz?
C: Elektrikli araçlar, güç dönüştürücüleri ve akıllı şebekeler gibi yüksek güçlü, yüksek verimlilikli uygulamalar için uygun olan MOSFET, IGBT ve diyot gibi birçok uygulama alanı vardır.
2S: 4H-N SiC yenilenebilir enerjiye nasıl katkıda bulunur?
A: 4H-N SiC tabanlı güç elektroniği, güneş inverterleri ve rüzgar türbinleri gibi yenilenebilir enerji sistemlerinin verimliliğini ve güvenilirliğini artırır, daha iyi enerji dönüşümü ve yönetimini sağlar
