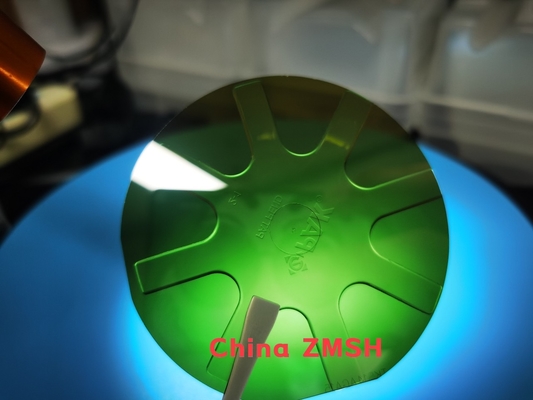

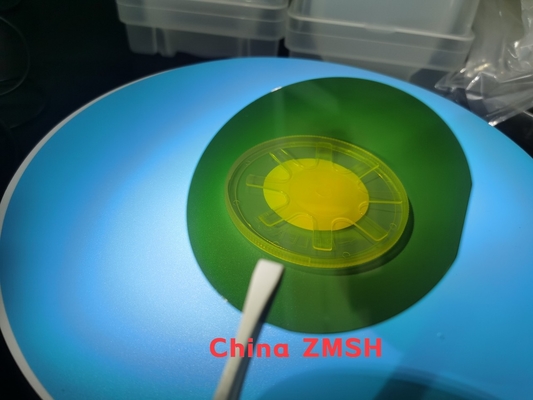

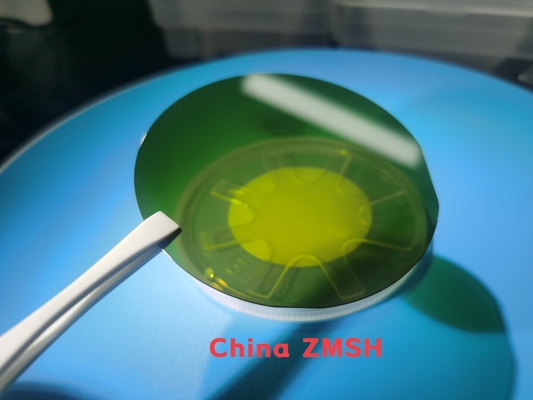

SBD MOS Cihazı için 4H-N 4 inç 6 inç Sic Gofret Yarı İletken Malzeme

Büyük resim : SBD MOS Cihazı için 4H-N 4 inç 6 inç Sic Gofret Yarı İletken Malzeme

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	tankblue
Sertifika:	CE
Model numarası:	4h-n

Ödeme & teslimat koşulları:

Min sipariş miktarı:	3 PARÇA
Fiyat:	by size and grade

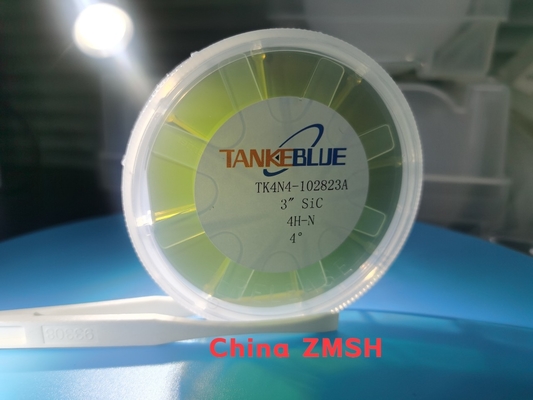

Ambalaj bilgileri:	tek gofret konteyner kutusu veya 25 adet kaset kutusu
Teslim süresi:	1-4hafta
Ödeme koşulları:	T/T, Western Union
Yetenek temini:	1000PC/Ay

İletişim

Detaylı ürün tanımı

Malzemeler:	SIC kristali	Tip:	4h-n
Saflık:	%99,9995	Direnç:	0,015~0,028ohm.cm
Boyut:	2-8 inç 2 inç, 3 inç, 4 inç, 6 inç, 8 inç	Kalınlık:	350um veya özelleştirilmiş
MPD:	《2cm-2	Başvuru:	SBD, MOS Cihazı için
TTV:	《15um	yay:	《25um
çözgü:	《45um	yüzey:	Si-yüz CMP, c-yüz MP
Vurgulamak:	4H-N Sic Crystal , 6 inç Sic Gofretler , SBD Cihazı Sic Gofretler

4 inç 6 inç 4H-N sic wafers sahte SBD MOS Cihazı için Prime Üretim sınıfı

1. Üçüncü nesil yarı iletken malzemelerin karşılaştırılması

SiC kristal, düşük güç, minyatürleştirme, yüksek voltaj ve yüksek frekans uygulama senaryolarında büyük avantajlara sahip olan üçüncü nesil bir yarı iletken malzemedir.Üçüncü nesil yarı iletken malzemeler silisyum karbür ve galyum nitrür ile temsil edilir.Önceki iki nesil yarı iletken malzemelerle karşılaştırıldığında en büyük avantajı, daha yüksek elektrik alan kuvvetine nüfuz edebilmesini sağlayan ve yüksek voltaj ve yüksek frekanslı güç cihazları hazırlamak için uygun olan geniş bantsız genişliğidir.

2. Sınıflandırma

Silisyum karbür SiC alt tabakalar iki kategoriye ayrılabilir: yüksek dirençli (direnç ≥107Ω·cm) yarı yalıtımlı (Yüksek Saflıkta katkısız ve V katkılı 4H-SEMI) silisyum karbür alt tabakalar ve düşük dirençli iletken silisyum karbür alt tabakalar (direnç aralığı 15-30mΩ·cm'dir).

SBD MOS Cihazı için 4H-N 4 inç 6 inç Sic Gofret Yarı İletken Malzeme 0

2. 6 inç 4H-N sic gofretler için teknik özellikler (2 inç, 3 inç 4 inç, 8 inç sic gofret de mevcuttur)

Seviye		Sıfır MPD Üretimi Derece (Z Derecesi)	Standart Üretim Kalitesi (P Kalitesi)	Sahte Not (D Sınıfı)
Çap		99,5 mm~100,0 mm
Kalınlık	4H-K	350 mikron±20 mikron	350 mikron±25 mikron
	4H-SI	500 mikron±20 mikron	500 mikron±25 mikron
Gofret Yönü		Eksen dışı: 4,0°, 4H-N için <1120 > ±0,5°'ye doğru, Eksen üzerinde: 4H-SI için <0001>±0,5°
Mikro Boru Yoğunluğu	4H-K	≤0.5cm-2	≤2 cm-2	≤15cm-2
	4H-SI	≤1cm-2	≤5 cm-2	≤15cm-2
※ Özdirenç	4H-K	0,015~0,025 Ω·cm		0,015~0,028 Ω·cm
	4H-SI	≥1E9 Ω·cm		≥1E5 Ω·cm
Birincil Düz Yönlendirme		{10-10} ±5,0°
Birincil Düz Uzunluk		32,5 mm±2,0 mm
İkincil Düz Uzunluk		18,0 mm±2,0 mm
İkincil Düz Yönlendirme		Silikon yüzü yukarı: 90°CW.Prime düz ±5.0°
Kenar Hariç Tutma		3 mm
LTV/TTV/Yay / Çözgü		≤3 μm/≤5 μm/≤15 μm/≤30 μm		≤10 μm/≤15 μm/≤25 μm/≤40 μm
※ Pürüzlülük		Polonya Ra≤1 nm
		CMP Ra≤0,2 nm		Ra≤0,5 nm
Yüksek Yoğunluklu Işıkla Kenar Çatlakları		Hiçbiri		Kümülatif uzunluk ≤ 10 mm, tek uzunluk≤2 mm
Yüksek Yoğunluklu Işıkla Altıgen Plakalar		Kümülatif alan ≤0,05%		Kümülatif alan ≤0,1%
Yüksek Yoğunluklu Işıkla Politip Alanlar		Hiçbiri		Kümülatif alan≤3%
Görsel Karbon Kapanımları		Kümülatif alan ≤0,05%		Kümülatif alan ≤3%
Yüksek Yoğunluklu Işıkla Silikon Yüzey Çizikleri		Hiçbiri		Kümülatif uzunluk≤1×gofret çapı
Yoğun Işıkla Yüksek Kenar Yongaları		İzin verilmez ≥0,2 mm genişlik ve derinlik		5 izin verilir, her biri ≤1 mm
Yüksek Yoğunlukla Silikon Yüzey Kirlenmesi		Hiçbiri

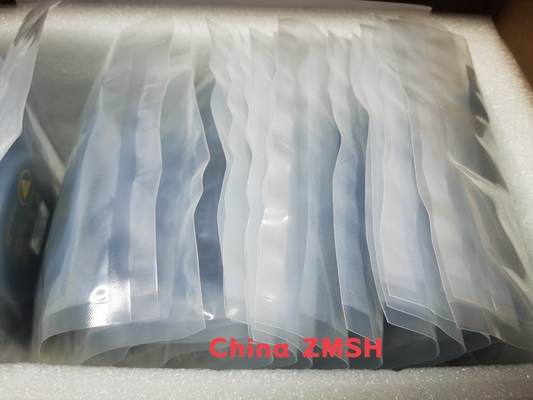

Ambalajlama		Çoklu Gofret Kaseti veya Tekli Gofret Kabı

6 inç N-Tipi SiC Yüzey Özellikleri
Mülk	P-MOS Sınıfı	P-SBD Derecesi	D Sınıfı
Kristal Özellikleri
Kristal Formu	4 saat
Politip Alanı	İzin Verilmez		Alan≤5%
(MPD)A	≤0,2 /cm2	≤0,5 /cm2	≤5 /cm2
Altıgen Plakalar	İzin Verilmez		Alan≤5%
Altıgen Polikristal	İzin Verilmez
Dahil olanlarA	Alan≤0,05%	Alan≤0,05%	Yok
Direnç	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(EPD)A	≤4000/cm2	≤8000/cm2	Yok
(TED)A	≤3000/cm2	≤6000/cm2	Yok
(BPD)A	≤1000/cm2	≤2000/cm2	Yok
(TSD)A	≤600/cm2	≤1000/cm2	Yok
(Yığın Hatası)	≤0,5% Alan	≤1% Alan	Yok
Yüzey Metal Kirlenmesi	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2
Mekanik Özellikler
Çap	150,0 mm +0 mm/-0,2 mm
Yüzey Yönü	Eksen Dışı:4° <11-20>±0,5°'ye doğru
Birincil Düz Uzunluk	47,5 mm ± 1,5 mm
İkincil Düz Uzunluk	İkinci Daire Yok
Birincil Düz Yönlendirme	<11-20>±1°
İkincil Düz Yönlendirme	Yok
Ortogonal Yanlış Yönlendirme	±5.0°
Yüzey	C-Face:Optik Cila,Si-Face:CMP
Gofret Kenarı	pah kırma
Yüzey Pürüzlülüğü (10μm×10μm)	Si Yüzü Ra≤0,20 nm ； C Yüzü Ra≤0,50 nm
KalınlıkA	350,0μm± 25,0 μm
LTV(10mm×10mm)A	≤2μm		≤3μm
(TTV)A	≤6μm		≤10μm
(YAY)A	≤15μm	≤25μm	≤40μm
(Çözgü) A	≤25μm	≤40μm	≤60μm
Yüzey Özellikleri
Cipsler/Girintiler	İzin Verilmez ≥0,5 mm Genişlik ve Derinlik		Miktar 2 ≤1,0 mm Genişlik ve Derinlik
çiziklerA (Si Yüz, CS8520)	≤5 ve Kümülatif Uzunluk≤0,5 × Gofret Çapı		≤5 ve Kümülatif Uzunluk≤1,5× Gofret Çapı
TUA(2mm*2mm)	≥98%	≥95%	Yok
Çatlaklar	İzin Verilmez
Bulaşma	İzin Verilmez
Kenar Hariç Tutma	3mm

SBD MOS Cihazı için 4H-N 4 inç 6 inç Sic Gofret Yarı İletken Malzeme 3

2. Endüstriyel zincir

Silisyum karbür SiC endüstriyel zinciri, alt tabaka malzemesi hazırlığı, epitaksiyel katman büyümesi, cihaz üretimi ve aşağı akış uygulamalarına bölünmüştür.Silisyum karbür monokristaller genellikle fiziksel buhar iletimi (PVT yöntemi) ile hazırlanır ve daha sonra alt tabaka üzerinde kimyasal buhar biriktirme (CVD yöntemi) ile epitaksiyel levhalar üretilir ve nihayet ilgili cihazlar yapılır.SiC cihazlarının endüstriyel zincirinde, substrat üretim teknolojisinin zorluğu nedeniyle, endüstriyel zincirin değeri esas olarak yukarı akış substrat bağlantısında yoğunlaşmıştır.

^{ZMSH Teknolojisi, müşterilere partiler halinde ithal ve yerli yüksek kaliteli iletken, 2-6 inç yarı yalıtımlı ve HPSI (Yüksek Saflıkta Yarı yalıtımlı) SiC alt tabakaları sağlayabilir;Ayrıca, müşterilere homojen ve heterojen silisyum karbür epitaksiyel levhalar sağlayabilir ve minimum sipariş miktarı olmaksızın müşterilerin özel ihtiyaçlarına göre özelleştirilebilir.}
