Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Model numarası: 4H
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 3 parça
Fiyat: by case
Ambalaj bilgileri: 100 sınıfı temiz oda ortamında, tekli gofret kaplarının kasetlerinde paketlenmiştir
Teslim süresi: 10-30 gün
Ödeme koşulları: T/T, Batı Birliği
Yetenek temini: 1000 adet/ay
Malzeme: |
SIC kristali |
ENDÜSTRİ: |
yarı iletken gofret optik lens |
Uygulama: |
yarı iletken, Led, cihaz, güç elektroniği, 5G |
Renk: |
yeşil beyaz |
Türü: |
4H-N ve 4H-Yarı, Katkısız |
Boyut: |
6 inç (2-4 inç de mevcuttur) |
Kalınlığı: |
350um veya 500um |
Dayanıklılık: |
±25um |
Sınıf: |
Sıfır/ Üretim/Araştırma/Kukla |
TTV: |
<15um |
yay: |
<20UM |
çözgü: |
《30um |
Özel hizmet: |
mevcut |
Malzeme: |
Silisyum Karbür (SiC) |
Çiğ madde: |
Çin |
Malzeme: |
SIC kristali |
ENDÜSTRİ: |
yarı iletken gofret optik lens |
Uygulama: |
yarı iletken, Led, cihaz, güç elektroniği, 5G |
Renk: |
yeşil beyaz |
Türü: |
4H-N ve 4H-Yarı, Katkısız |
Boyut: |
6 inç (2-4 inç de mevcuttur) |
Kalınlığı: |
350um veya 500um |
Dayanıklılık: |
±25um |
Sınıf: |
Sıfır/ Üretim/Araştırma/Kukla |
TTV: |
<15um |
yay: |
<20UM |
çözgü: |
《30um |
Özel hizmet: |
mevcut |
Malzeme: |
Silisyum Karbür (SiC) |
Çiğ madde: |
Çin |

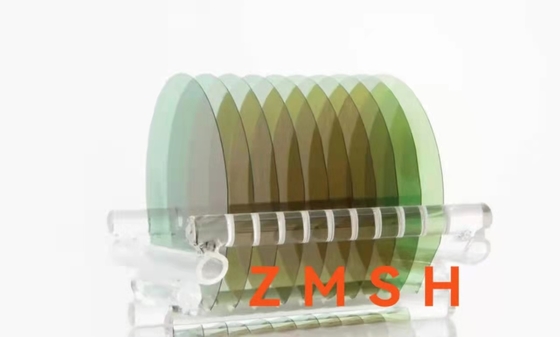

4H-N 4H-SEMI 2 inç 3 inç 4 inç 6 inç SiC Altyapı Yüksek Güçlü Cihazlar için Üretim sınıfı sahte sınıf
H Yüksek saflıklı silikon karbid substratları, yüksek saflıklı 4 inçlik SiC substratları, yarı iletkenler için 4 inçlik silikon karbid substratları, yarı iletkenler için silikon karbid substratları,Mücevher için altın ingotları.
Uygulama alanları
1 Yüksek frekanslı ve yüksek güçlü elektronik cihazlar Schottky diyotları, JFET, BJT, PiN, diyotlar, IGBT, MOSFET
2 optoelektronik cihaz: esas olarak GaN/SiC mavi LED substrat malzemesinde (GaN/SiC) kullanılan LED
avantaj
• Düşük ızgara uyumsuzluğu
• Yüksek ısı iletkenliği
• Düşük güç tüketimi
• Mükemmel geçici özellikler
• Yüksek bant boşluğu
Silikon Karbid SiC kristal substrat levha karborundum
4H-N ve 4H-SEMI SiC (Silicon Karbid) substratları, 2 inç, 3 inç, 4 inç ve 6 inç gibi çap aralığında mevcuttur.üstün malzeme özellikleri nedeniyle yüksek güçlü cihazların üretimi için yaygın olarak kullanılırlarİşte bu SiC substratlarının, yüksek güç uygulamaları için ideal hale getiren temel özellikleri:
Geniş Bandgap: 4H-SiC, silikon gibi geleneksel yarı iletken malzemelerle karşılaştırıldığında daha yüksek sıcaklıklarda, voltajlarda ve frekanslarda verimli çalışmasını sağlayan yaklaşık 3.26 eV'lik geniş bir bant boşluğuna sahiptir.
Yüksek parçalanma elektrik alanı: SiC'nin yüksek parçalanma elektrik alanı (2,8 MV / cm'ye kadar) cihazların daha yüksek voltajları arızalanmadan işleme sokmasını sağlar ve MOSFET'ler ve IGBT'ler gibi güç elektroniği için gereklidir.
Mükemmel Isı İleçliliği: SiC, silikondan önemli ölçüde daha yüksek olan yaklaşık 3.7 W/cm·K ısı iletkenliğine sahiptir ve daha etkili bir şekilde ısı dağıtmasına izin verir.
Yüksek Doymuşluk Elektron Hızları: SiC, radar sistemleri ve 5G iletişim gibi uygulamalarda kullanılan yüksek frekanslı cihazların performansını artıran yüksek bir elektron doygunluk hızı sunar.
Mekanik Güç ve Sertlik: SiC substratlarının sertliği ve dayanıklılığı, aşırı çalışma koşullarında bile uzun süre dayanıklılık sağlar ve endüstriyel sınıf cihazlar için son derece uygundur.
Düşük Kusur yoğunluğu: Üretim sınıfı SiC substratları, en iyi cihaz performansını sağlayan düşük kusur yoğunluğu ile karakterize edilirken, dummy sınıfı substratlar daha yüksek bir kusur yoğunluğuna sahip olabilir.Test ve ekipman kalibrasyonu amaçları için uygun.
Bu özellikler, 4H-N ve 4H-SEMI SiC substratlarını elektrikli araçlarda, yenilenebilir enerji sistemlerinde kullanılan yüksek performanslı güç cihazlarının geliştirilmesinde vazgeçilmez kılar.ve havacılık uygulamaları.
Silikon karbid malzeme özellikleri
| Mülkiyet | 4H-SiC, Tek Kristal | 6H-SiC, Tek Kristal |
| Çerez parametreleri | a=3,076 Å c=10,053 Å | a=3.073 Å c=15.117 Å |
| Yükleme Sırası | ABCB | ABCACB |
| Mohs Sertliği | - Dokuz.2 | - Dokuz.2 |
| yoğunluk | 3.21 g/cm3 | 3.21 g/cm3 |
| Termal genişleme katsayısı | 4-5×10-6/K | 4-5×10-6/K |
| Yıkım Endeksi @750nm |
Hayır = 2.61 ne = 2.66 |
Hayır = 2.60 ne = 2.65 |
| Dielektrik Sabit | C~9.66 | C~9.66 |
| Isı iletkenliği (N tipi, 0.02 ohm.cm) |
a~4.2 W/cm·K@298K c~3.7 W/cm·K@298K |
|
| Termal İletişimlilik (Yarı yalıtım) |
a~4.9 W/cm·K@298K c~3.9 W/cm·K@298K |
a~4.6 W/cm·K@298K c~3,2 W/cm·K@298K |
| Band-gap | 3.23 eV | 3.02 eV |
| Kırılma Elektrik Alanı | 3-5×106V/cm | 3-5×106V/cm |
| Doymak Sürüklenme Hızı | 2.0×105m/s | 2.0×105m/s |
2. 6 inç için standart altyapı boyutu
| 6 inç çapı 4H-N & Semi Silikon Karbid Altyapı Özellikleri | ||||||||
| Substrat Mülkiyeti | Sıfır Derece | Üretim derecesi | Araştırma Derecesi | Sahte sınıf | ||||
| Çapraz | 150 mm-0,05 mm | |||||||
| Yüzey yönelimi | Eksen dışı: 4°a doğru <11-20> ± 0,5° 4H-N için Eksen üzerinde: 4H-SI için <0001> ± 0,5° |
|||||||
| Birincil düz yönlendirme |
{10-10} 4H-N için ±5.0°/ 4H-Semi için Notch |
|||||||
| Birincil düz uzunluk | 47.5 mm ± 2.5 mm | |||||||
| Kalınlığı 4H-N | STD 350±25um veya özel olarak 500±25um | |||||||
| Kalınlığı 4H-SEMI | 500±25mm STD | |||||||
| Wafer Kenarı | Çamfer | |||||||
| 4H-N için mikro boru yoğunluğu | <0,5 mikro boru/cm2 | ≤2mikropip/cm2 | ≤10 mikro boru/cm2 |
≤15 mikro boru/cm2
|
||||
| 4H-SEMI için mikro boru yoğunluğu | <1 mikro boru/cm2 | ≤5mikropip/cm2 | ≤10 mikro boru/cm2 | ≤20 mikro boru/cm2 | ||||
| Yüksek yoğunluklu ışıkla çok tipli alanlar | İzin verilmiyor. | ≤10% alan | ||||||
| 4H-N için direnç | 0.015 Ω·cm~0.028 Ω·cm | (yüzü %75) 0,015Ω·cm~0,028Ω·cm | ||||||
| 4H-SEMI için direnç |
≥1E9 Ω·cm |
|||||||
| LTV/TTV/BOW/WARP |
≤3μm/≤6μm/≤30μm/≤40μm |
≤5μm/≤15 μm/≤40 μm/≤60μm |
||||||
|
Yüksek Yoğunluklu Işıkla Hex Plate |
Toplu alan ≤ 0,05% |
Toplu alan ≤0.1% |
||||||
|
SIlicon YüzeyiYüksek Yoğunluklu Işıkla Kirlenme |
Hiçbiri |
|||||||
|
Görsel Karbon İçişleri
|
Toplu alan ≤ 0,05% |
Toplu alan ≤% 3 |
|
Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar
|
Hiçbiri |
Toplu alan ≤3% |

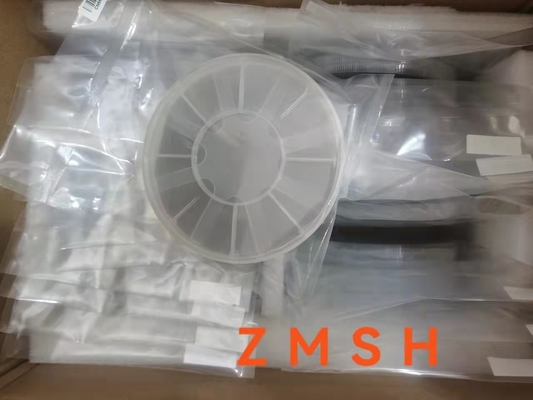

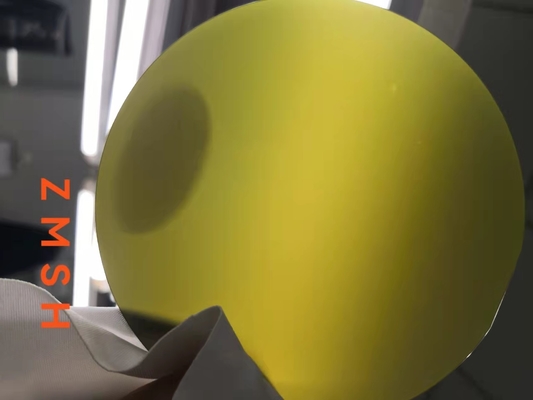

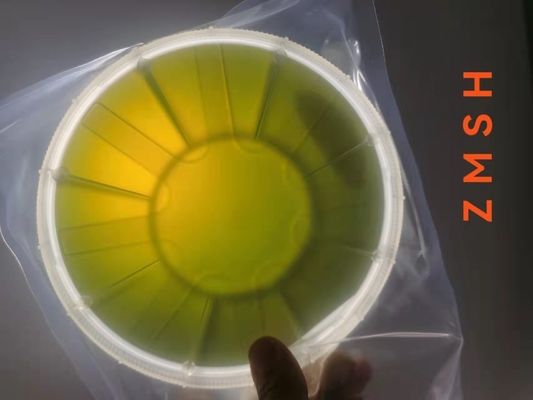

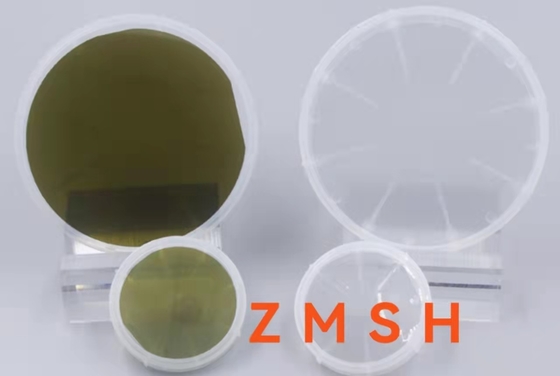

Teslim Örneği
Sağlayabileceğimiz Diğer Hizmetler
1.Kustomlaştırılmış kalınlık tel kesim 2. özel boyutlu çip dilim 3. cuotomized şekil lens
Sağlayabileceğimiz diğer benzer ürünler
Sıkça sorulan sorular:
S: Nasıl?Nakliye, maliyet ve ödeme süresi?
A: ((1) Biz %50 T/T'yi önceden kabul ediyoruz ve DHL, Fedex, EMS vb. ile teslimattan önce %50'yi bırakıyoruz.
(2) Kendi ekspres hesabınız varsa, bu harika.Eğer değilse, onları göndermenize yardımcı olabiliriz.
Kargo in Gerçek anlaşmaya uygun.
S: MOQ'unuz nedir?
A: (1) Envanter için, MOQ 3pcs'dir.
(2) Özel ürünler için, MOQ 10pcs'dir.
S: İhtiyaçlarıma göre ürünleri özelleştirebilir miyim?
A: Evet, ihtiyacınıza göre malzeme, özellikler ve şekil, boyutu özelleştirebiliriz.
S: Teslimat süresi nedir?
A: (1) Standart ürünler için
Envanter için: teslimat sipariş verdiğinizden sonra 5 iş günüdür.
Özel ürünler için: teslimat sipariş verdiğinizden sonra 2 veya 3 haftadır.
(2) Özel şekilli ürünler için teslimat sipariş verdiğinizden sonra 4 iş haftasıdır.
