Ürün Detayları
Menşe yeri: Çin
Marka adı: zmkj
Model numarası: yüksek saflıkta katkısız 4h-yarı
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 10 PARÇA
Fiyat: 30USD/pcs
Ambalaj bilgileri: 100 sınıfı temiz oda ortamında, tekli gofret kaplarının kasetlerinde paketlenmiştir
Teslim süresi: 10-20 gün
Ödeme koşulları: Batı Birliği, T/T
Yetenek temini: 5000 adet/ay
Malzeme: |
silisyum karbür kristali |
Boyut: |
10x10mm |
Uygulama: |
optik |
Direnç: |
>1E7 veya 0,015 ~ 0,28Ω.cm |
Türü: |
4H-N veya 4H-YARI |
Kalınlığı: |
0,5 mm veya 0,35 mm |
Yüzey: |
DSP |
Oryantasyon: |
C ekseninden 0° veya 4° |
Malzeme: |
silisyum karbür kristali |
Boyut: |
10x10mm |
Uygulama: |
optik |
Direnç: |
>1E7 veya 0,015 ~ 0,28Ω.cm |
Türü: |
4H-N veya 4H-YARI |
Kalınlığı: |
0,5 mm veya 0,35 mm |
Yüzey: |
DSP |
Oryantasyon: |
C ekseninden 0° veya 4° |
Yüksek saflıklı HPSI 4H-SEMI 4H-N 10X10mm 5x5mm sic wafers DSP
ZMSH, SiC levhasını ve Epitaxy'yi sunar: SiC levhası, mükemmel performans gösteren üçüncü nesil geniş bant aralığı yarı iletken malzemesidir.Yüksek parçalanma elektrik alanı, yüksek iç sıcaklık, radyasyona dayanıklılık, iyi kimyasal kararlılık ve yüksek elektron doymak sürükleme oranı.fotovoltaik enerji üretimi, güç aktarımı, yeni enerji araçları ve diğer alanlar ve güç elektronik teknolojisinde devrimci değişiklikler getirecektir.Her bir wafer bir wafer konteynerinde.100'ün altında temiz bir sınıf.
Epi hazır SiC levhaları N tipi veya yarı yalıtımlıdır, politipleri farklı kalite derecelerinde 4H veya 6H'dir, Mikropip yoğunluğu (MPD): Serbest, <5/cm2, <10/cm2, <30/cm2, <100/cm2,ve mevcut boyut 2 ′′SiC Epitaxy'ye gelince, waferden wafer kalınlığı eşitliği: 2% ve waferden wafer doping eşitliği: 4%, mevcut doping konsantrasyonu, E15, E16, E18, E18/cm3Her ikisi de n tip ve p tip epi katmanı mevcuttur., epi kusurları 20/cm2'den azdır; Tüm alt katman epi büyümesi için üretim derecesinde kullanılmalıdır; N tipi epi katmanlarının <20 mikron öncesinde n tipi, E18 cm-3, 0,5 μm tampon katmanı vardır;N-tip epi katmanlarından önce n-tip epi katmanları ≥20 mikron vardır., E18, 1-5 μm tampon tabakası; Hg sondası CV kullanarak N tipi doping, wafer boyunca ortalama bir değer (17 puan) olarak belirlenir;Kalınlık, FTIR kullanılarak wafer boyunca ortalama bir değer (9 puan) olarak belirlenir..
2. standart altyapı boyutu
|
4 inç çaplı Silikon Karbid (SiC) Altyapı Özellikleri |
|||||||||
| Sınıf | Sıfır MPD Derecesi | Üretim derecesi | Araştırma Derecesi | Sahte sınıf | |||||
| Çapraz | 76.2 mm±0.3 mm veya 100±0.5 mm; | ||||||||
| Kalınlığı | 500±25um | ||||||||
| Wafer yönelimi | 0° (0001) eksenden uzak | ||||||||
| Mikropip yoğunluğu | ≤ 1 cm-2 | ≤ 5 cm-2 | ≤15 cm-2 | ≤ 50 cm-2 | |||||
| Direnç | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 00.02 ~ 0.1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E7 Ω·cm | ||||||||
| Birincil Düz ve uzunluk | {10-10} ± 5.0°,32.5 mm±2.0 mm | ||||||||
| İkincil düz uzunluk | 18.0mm±2.0 mm | ||||||||
| İkincil düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ±5.0° | ||||||||
| Kenar dışlanması | 3 mm | ||||||||
| TTV/Bow/Warp | ≤15μm /≤25μm /≤40μm | ||||||||
| Kabartma | Polonya Ra≤1 nm,CMP Ra≤0,5 nm | ||||||||
| Yüksek yoğunluklu ışık tarafından çatlaklar | Hiçbiri | 1 izin verilir, ≤2 mm | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | ||||||
| Yüksek yoğunluklu ışıkla hex plakaları | Toplu alan ≤1% | Toplu alan ≤1% | Toplu alan ≤3% | ||||||
| Yüksek yoğunluklu ışıkla çok tipli alanlar | Hiçbiri | Toplu alan ≤2% | Toplu alan ≤5% | ||||||
Sic wafer ve ingot 2-6 inç ve diğer özelleştirilmiş boyutlar da sağlanabilir.

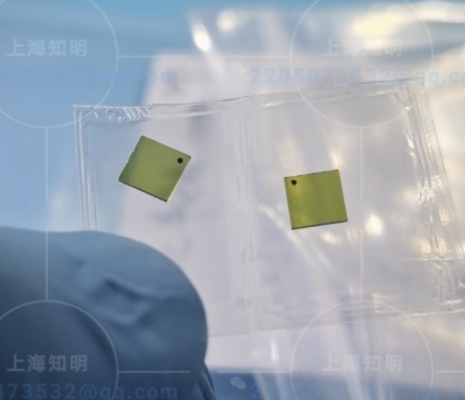

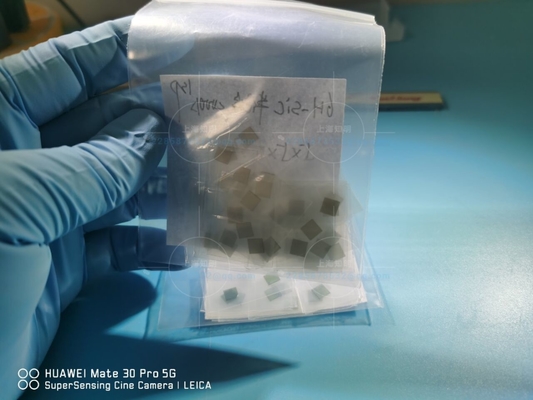

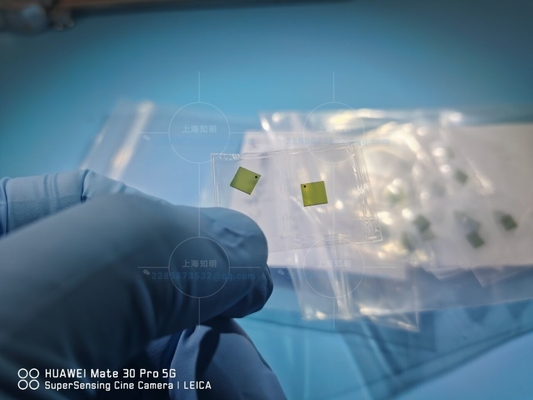

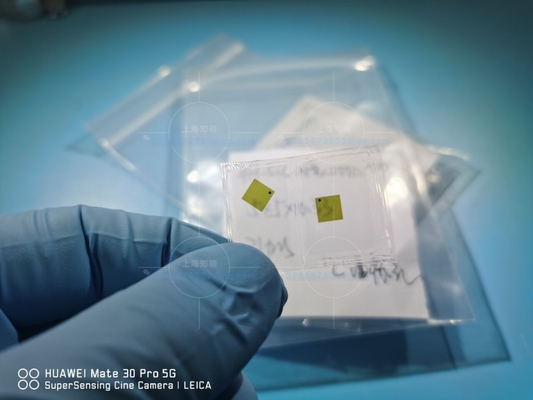

3Ürünlerin ayrıntılı gösterimi
Teslimat ve Paket
