Ürün Detayları
Menşe yeri: Çin
Marka adı: zmsh
Model numarası: özelleştirilmiş şekilli
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 10 ad
Fiyat: by case
Ambalaj bilgileri: Tekli gofret konteynerlerinin kasetlerinde
Teslim süresi: 15days içinde
Yetenek temini: 1000pcs
Malzeme: |
SiC tek kristal |
ENDÜSTRİ: |
yarı iletken gofret, |
Başvurular: |
cihaz,epi-hazır gofret,5G,güç elektroniği,dedektör, |
Renk: |
yeşil, mavi, beyaz |
Özel: |
TAMAM |
Türü: |
4H-N,6H-N |
Malzeme: |
SiC tek kristal |
ENDÜSTRİ: |
yarı iletken gofret, |
Başvurular: |
cihaz,epi-hazır gofret,5G,güç elektroniği,dedektör, |
Renk: |
yeşil, mavi, beyaz |
Özel: |
TAMAM |
Türü: |
4H-N,6H-N |
10x10mm 5x5mm özel kare sic substratları, 1 inçlik sic levhaları, sic kristal yongaları, sic yarı iletken substratları, 6H-N SIC levhaları, yüksek saflıklı silikon karbit levhaları
- - - - - - - - - - - - - -
Araştırmacılar ve endüstriyel üreticiler için, özellikle SiC levhası, politip 4H ve 6H'nin SiC alt döşemi için farklı kalite derecelerinde yarı iletken malzemeler sunuyoruz.SiC kristal büyütme fabrikasıyla iyi bir ilişkimiz var.SiC wafer işleme teknolojisine sahibiz, SiC substratı ve SiC wafer üreticisi olarak bir üretim hattı kurduk.Gelişmiş ve yüksek teknoloji malzeme araştırmaları ve devlet enstitüleri ve Çin Yarım iletken laboratuarı alanlarından önde gelen üreticiler tarafından yatırım yapılan profesyonel bir şirket olarak., SiC levhasının kalitesini sürekli iyileştirmeye, şu anda alt döşeme ve büyük boyutlu alt döşeme geliştirmeye kararlıyız.
Uygulama alanları
1 yüksek frekanslı ve yüksek güçlü elektronik cihaz Schottky diyotları, JFET, BJT, PiN,
Diyotlar, IGBT, MOSFET
2 optoelektronik cihaz: esas olarak GaN/SiC mavi LED substrat malzemesinde (GaN/SiC) kullanılan LED
Avantaj
• Düşük ızgara uyumsuzluğu• Yüksek ısı iletkenliği
• Düşük güç tüketimi
• Mükemmel geçici özellikler
• Yüksek bant boşluğu
Özel silikon karbid (SiC) substratları ve parçaları, Mohs ölçeğinde 9.4'ün dikkate değer sertlik derecesiyle bilinir.Çeşitli endüstriyel ve bilimsel uygulamalarda kullanılmak için çok talep edilirler.Olağanüstü mekanik, termal ve kimyasal özellikleri, dayanıklılık ve aşırı koşullar altında performansın kritik olduğu ortamlar için idealdir.
Yarım iletken üretimi: SiC substratları, MOSFET'ler, Schottky diyotları ve güç invertörleri gibi yüksek güçlü, yüksek sıcaklıklı yarı iletkenlerin üretiminde yaygın olarak kullanılır.SiC substratlarının özel boyutları, yenilenebilir enerji (güneş invertörleri) gibi endüstrilerde özel cihaz gereksinimleri için özellikle yararlıdır., otomotiv (elektrikli araçlar) ve havacılık (aviyonik).

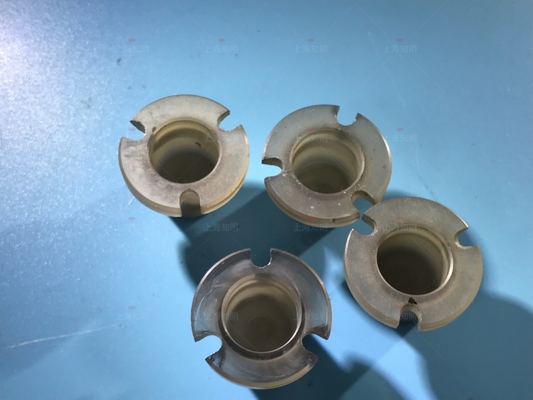

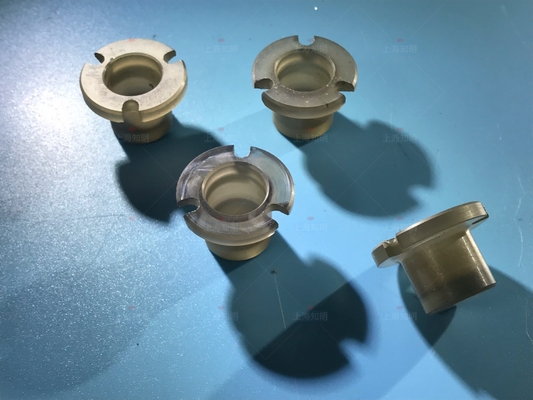

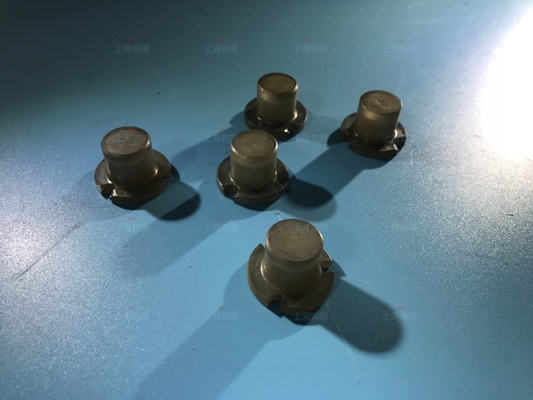

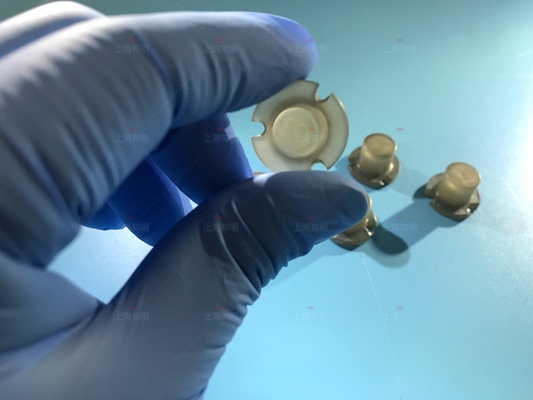

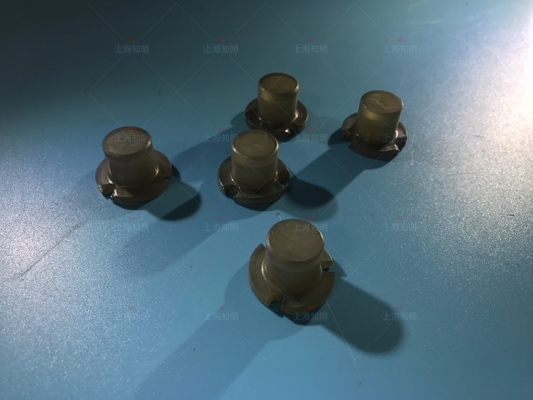

Ekipmanın parçaları: SiC'nin sertliği ve aşınma direnci, makine ve endüstriyel ekipmanlarda kullanılan özel parçaların üretimi için mükemmel bir malzeme haline getirir.Yüksek stresli ortamlara dayanabilir., aşırı sıcaklık ve koroziv maddeler, SiC'lerin dayanıklılığını ve termal şoka dayanıklılığını çok önemlidir.
Optik ve Fotonik: SiC ayrıca özellikle yüksek sıcaklık ortamlarında yüksek hassasiyetli ekipmanlar için optik bileşenlerin ve aynaların üretiminde de kullanılır.Sıcak kararlılığı bilimsel aletlerde güvenilir bir performans sağlar, lazerler ve diğer hassas uygulamalar.
Özetle, özelleştirilmiş SiC substratları ve parçaları eşsiz sertlik, termal direnç ve kimyasal inertlik sunar, bu da onları çeşitli yüksek teknoloji endüstrilerinde paha biçilmez hale getirir.
Sic substratları için 2 inçlik bir boyut.
| 2 inç çaplı Silikon Karbid (SiC) Altyapı Özellikleri | ||||||||||
| Sınıf | Sıfır MPD Derecesi | Üretim derecesi | Araştırma Derecesi | Sahte sınıf | ||||||
| Çapraz | 50.8 mm±0.2 mm | |||||||||
| Kalınlığı | 330 μm±25μm veya 430±25um veya 1000um±25um | |||||||||
| Wafer yönelimi | Eksen dışı: 4H-N/4H-SI için <1120> ± 0,5° yönünde: 4H-N/6H-SI/4H-N/4H-SI için <0001> ± 0,5° | |||||||||
| Mikropip yoğunluğu | ≤0 cm-2 | ≤ 5 cm-2 | ≤15 cm-2 | ≤ 100 cm-2 | ||||||
| Direnç | 4H-N | 0.015~0.028 Ω•cm | ||||||||
| 6H-N | 00.02 ~ 0.1 Ω•cm | |||||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||||
| Birincil daire | {10-10} ± 5.0° | |||||||||
| Birincil düz uzunluk | 18.5 mm±2.0 mm | |||||||||
| İkincil düz uzunluk | 10.0mm±2.0 mm | |||||||||
| İkincil düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ±5.0° | |||||||||
| Kenar dışlanması | 1 mm | |||||||||
| TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | |||||||||
| Kabartma | Polonya Ra≤1 nm | |||||||||
| CMP Ra≤0,5 nm | ||||||||||
| Yüksek yoğunluklu ışık tarafından çatlaklar | Hiçbiri | 1 izin verilir, ≤2 mm | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | |||||||
| Yüksek yoğunluklu ışıkla hex plakaları | Toplu alan ≤1% | Toplu alan ≤1% | Toplu alan ≤3% | |||||||
| Yüksek yoğunluklu ışıkla çok tipli alanlar | Hiçbiri | Toplu alan ≤2% | Toplu alan ≤5% | |||||||
| Yüksek yoğunluklu ışık tarafından çizikler | 3 çizik 1 × wafer çapı toplam uzunluğuna | 5 çizik 1 × wafer çapı toplam uzunluğuna | 5 çizik 1 × wafer çapı toplam uzunluğuna | |||||||
| Kenar çip | Hiçbiri | Her biri ≤0,5 mm | Her biri ≤1 mm | |||||||
Resim boyutu: 10x10x0,5mmt,
Tolerans: ±0.03mm
Maç derinliği x genişliği: 0.4mmx0.5mm
TYPE:4H yarı
yüzey: cilalanmış (ssp veya dsp)
Ra:0.5nm
1- Paketiniz nedir?
A: Paket olarak otomatik emici film kutusu sağlıyoruz.
2Ödeme süreniz nedir?
A: Ödeme süremiz T / T % 50 önceden, teslimattan % 50 önce.
3S: Örnekleri nasıl alabilirim?
A: Becauce özelleştirilmiş şekil ürünleri, biz size örnek olarak min çok sipariş edebilirsiniz umuyoruz.
4.S:Örnekleri ne kadar sürede alabiliriz?
A: Onayladıktan sonra 10-25 gün içinde numuneleri gönderiyoruz.
5S: Fabrikanız kalite kontrolü konusunda nasıl?
A: Öncelik bizim sloganımızdır. İşçiler her zaman kalite kontrolüne büyük önem verir.
En başından sonuna kadar.
