Yarı Yalıtımlı Silikon Karbür Substrat, Sic Wafer 4H Yüksek Saflıkta
  • Yarı Yalıtımlı Silikon Karbür Substrat, Sic Wafer 4H Yüksek Saflıkta
  • Yarı Yalıtımlı Silikon Karbür Substrat, Sic Wafer 4H Yüksek Saflıkta
  • Yarı Yalıtımlı Silikon Karbür Substrat, Sic Wafer 4H Yüksek Saflıkta

Yarı Yalıtımlı Silikon Karbür Substrat, Sic Wafer 4H Yüksek Saflıkta

Menşe yeri Çin
Marka adı zmkj
Model numarası 4 inç - yarı yüksek saflıkta
Ürün Detayları
Malzeme:
sic kristal
Sanayi:
yarı iletken gofret
Uygulama:
yarı iletken, Led, cihaz, güç elektroniği, 5G
Renk:
mavi, yeşil, beyaz
Türü:
4H, 6H, DOPED, katkısız, yüksek saflıkta
Vurgulamak:

sic gofret

,

sic substrat

Ürün Açıklaması
4H Yüksek Saflıkta Yarı Yalıtım Silisyum Karbür Substrateshigh saflık 4 inç SiC yüzeyler, yarı iletken 4 inç SiC yüzeyler için 4 inç Silikon Karbür substratlar, yarıiletken için silikon Karbür substratlar, tek tek kristal gofret, gem için sic külçeler

SiC Kristal Yüzey ve Wafers Uygulamaları

Silikon karbür (SiC) crytsals benzersiz fiziksel ve elektronik özelliklere sahiptir. Silisyum Karbür esaslı cihazlar, kısa dalga boyu optoelektronik, yüksek sıcaklık, radyasyona dayanıklı uygulamalar için kullanılmıştır. SiC ile üretilen yüksek güçlü ve yüksek frekanslı elektronik cihazlar Si ve GaA tabanlı cihazlara göre daha üstündür. Aşağıda SiC substratların bazı popüler uygulamaları vardır.

Yüksek Sıcaklık Cihazları

SiC yüksek bir ısı iletkenliğine sahip olduğundan SiC, ısıyı diğer yarı iletken malzemelere göre daha hızlı dağıtır. Bu, SiC cihazlarının aşırı yüksek güç seviyelerinde çalıştırılmasını sağlar ve yine de cihazlardan üretilen fazla miktarda aşırı ısıyı dağıtır.

Yüksek Frekanslı Güç Cihazları

Kablosuz iletişim ve radar için SiC tabanlı mikrodalga elektronikler kullanılmaktadır.

III-V Nitrür Biriktirme

SiC substrat veya safir substrat üzerinde GaN, AlxGa1-xN ve InyGa1-yN epitaksiyal tabakaları.

SiC Şablonları üzerinde Galyum Nitrür Epitaksi mavi ışık yayan diyotlar (mavi LED) ve neredeyse güneş kör UV fotodetektörler imal etmek için kullanılır

Optoelektronik Cihazlar

SiC tabanlı cihazlar, III-nitrür epitaksiyal katmanları ile düşük kafes uyumsuzluğuna sahiptir. Yüksek ısı iletkenliğine sahiptirler ve yanma süreçlerinin izlenmesi ve her türlü UV tespiti için kullanılabilirler.

SiC tabanlı yarı iletken cihazlar, yüksek sıcaklık, yüksek güç ve yüksek radyasyon koşulları gibi çok düşmanca ortamlarda çalışabilir.

Yüksek Güçlü Cihazlar

SiC aşağıdaki özelliklere sahiptir:

Geniş Enerji Bandgap Yüksek elektrik arıza alanı

Yüksek doygunluk sürüklenme hızı Yüksek termal iletkenlik

SiC, diyotlar, güç transdüserleri ve yüksek güçlü mikrodalga cihazları gibi çok yüksek voltajlı ve yüksek güçlü cihazların imalatında kullanılır. Konvansiyonel Si cihazları ile karşılaştırıldığında, SiC tabanlı güç cihazları yüksek sıcaklık kapasitesi nedeniyle daha hızlı anahtarlama hızına, daha düşük parazitik dirençlere, daha küçük boyutlara ve daha az soğutmaya ihtiyaç duymaktadır.

SiC, GaAs veya Si'den daha yüksek termal iletkenliğe sahiptir, bu da SiC cihazlarının teorik olarak GaA veya Si'den daha yüksek güç yoğunluklarında çalışabileceği anlamına gelir. Yüksek bant genişliği ve yüksek kritik alanla birleştirilen daha yüksek termal iletkenlik, yüksek güç bir anahtar istenen cihaz özelliği olduğunda SiC yarı iletkenlere bir avantaj sağlar.

Şu anda silikon karbür (SiC) yüksek güç MMIC için yaygın olarak kullanılmaktadır

uygulamalar. SiC, daha yüksek güçte MMIC cihazları için GaN'nin epitaksiyal gelişimi için bir substrat olarak da kullanılır.

2. standart alt tabakaların boyutu

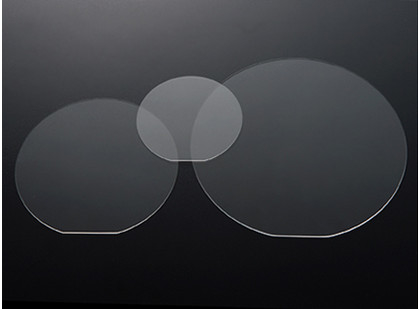

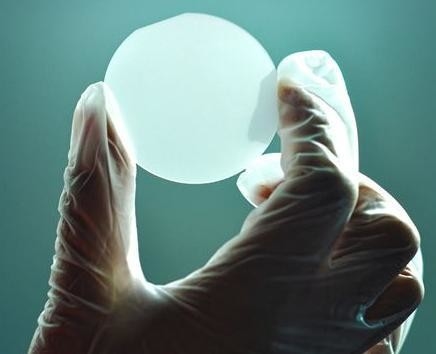

4 inç Çap Yüksek Saflıkta 4H Silisyum Karbür Substrat Özellikleri

SUBSTRATE EMLAK

Üretim notu

Araştırma notu

Kukla Sınıfı

Çap

100,0 mm + 0,0 / -0,5 mm

Yüzey Yönü

{0001} ± 0.2 °

Birincil Daire Oryantasyonu

<11- 20> ± 5.0 ̊

İkinci Daire Oryantasyonu

Primer ± 5,0 ̊ 'den 90,0 ̊ CW, silikon yüz yukarı

Birincil düz uzunluk

32,5 mm ± 2,0 mm

İkincil Düz Uzunluk

18,0 mm ± 2,0 mm

Gofret Kenar

oluk

Mikropipe Yoğunluğu

Mic5 mikropipes / cm 2

Mic 10 mikropipes / cm 2

Mic50 mikropipes / cm 2

Yüksek yoğunluklu ışık ile polytype alanları

İzin verilmiyor

% 10 alan

özdirenç

E 1E5 Ω · cm

( alan% 75 ) ≥1E 5 Ω · cm

Kalınlık

350.0 μm ± 25.0 μm veya 50 0.0 μm ± 25.0 μm

TTV

Μ 10μm

Μ 15 μm

Yay ( mutlak değer )

Μ 25 μm

Μ 30 μm

eğrilik

Μ 45 μm

Yüzey

Çift Taraflı Polisaj , Si Face CMP ( kimyasal parlatma )

Yüzey Pürüzlülüğü

CMP Si Yüz Ra≤0.5 nm

N / A

Yüksek yoğunluklu ışık tarafından çatlaklar

İzin verilmiyor

Dağınık aydınlatma ile kenar çipleri / girintileri

İzin verilmiyor

Qty.2 < 1.0 mm genişlik ve derinlik

Qty.2 < 1.0 mm genişlik ve derinlik

Toplam kullanılabilir alan

≥90%

≥80%

N / A

Paket: bir sınıf 100 temiz oda ortamında paketlenmiş, 25 adet kasetleri

veya nitrojen atmosferi altında tekli gofret kapları.

* Diğer özellikler müşteri ihtiyaçlarına göre özelleştirilebilir
