Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Model numarası: SiC Yüzey
Ödeme ve Nakliye Şartları
Teslim süresi: 2-4 Hafta
Ödeme koşulları: T/T
Malzeme: |
SiC tek kristal |
çap: |
50.8 mm ± 0.38 mm |
Sınıf: |
P sınıfı veya D sınıfı |
Kalınlığı: |
350 um veya 500 um |
Oryantasyon: |
Eksen üzerinde: <0001> +/- 0,5 derece |
Direnç: |
≥1E5 Ω·cm |
Malzeme: |
SiC tek kristal |
çap: |
50.8 mm ± 0.38 mm |
Sınıf: |
P sınıfı veya D sınıfı |
Kalınlığı: |
350 um veya 500 um |
Oryantasyon: |
Eksen üzerinde: <0001> +/- 0,5 derece |
Direnç: |
≥1E5 Ω·cm |
SiC wafer, Silikon Karbid wafer, SiC substratı, Silikon Karbid substratı, P sınıfı, D sınıfı, 2 inç SiC, 4 inç SiC, 6 inç SiC, 8 inç SiC, 12 inç SiC, 4H-N, 4H-SEMI, 6H-N, HPSI tipi
4H-SEMI SiC hakkında
- Hayır.
4H-SEMI SiC'nin açıklaması
Silikon Karbid (SiC), yüksek güç ve yüksek frekanslı uygulamalarda performansıyla ünlü çok yönlü bir yarı iletkendir.
Geniş bant aralığı, yüksek voltajlarda ve sıcaklıklarda verimli çalışmayı mümkün kılar ve güç elektronikleri, RF cihazları ve sert ortamlar için uygundur.
SiC, güvenilirliği ve verimliliği nedeniyle otomotiv ve enerji gibi endüstrilerde ayrılmaz bir parçasıdır.
Kimyasal Buhar Depozisyonu (CVD) ve Fiziksel Buhar Taşımacılığı (PVT) gibi gelişmiş üretim yöntemleri, yüksek kaliteli, dayanıklı bileşenleri sağlar.
SiC'nin benzersiz özellikleri, kısa dalga boylu optoelektronik, yüksek sıcaklıklı ortamlar, radyasyona direnç ve zorlu elektronik sistemler için de idealdir.
ZMSH, yüksek kaliteli, istikrarlı bir tedarik sağlayan N tipi, SEMI tipi veya HPSI tipi ne olursa olsun, 6H ve 4H türleri de dahil olmak üzere bir dizi SiC levhası sunar.ve büyük ölçekli üretim süreçleri ile maliyet etkinliği.
Özellikleri4H-SEMI SiC
4 inç çaplı 4H yarı yalıtımlı silikon karbid substrat özelliği | ||
Substrat Mülkiyeti | Üretim derecesi | Sahte sınıf |
Çapraz | 50.8.0 mm +0.0/-0.38 mm | |
Yüzey yönelimi | Eksen üzerinde: {0001} ± 0,2° | |
Birincil düz yönlendirme | <11-20> ± 5.0 ̊ | |
İkincil düz yönelim | 90.0 ̊ CW Primary ± 5.0 ̊, silikon yukarı bakıyor | |
Birincil düz uzunluk | 32.5 mm ± 2,0 mm | |
İkincil düz uzunluk | 18.0 mm ± 2,0 mm | |
Wafer Kenarı | Çamfer | |
Mikropip yoğunluğu | ≤5 mikro boru/cm2 | ≤50 mikro boru/cm2 |
Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar | İzin verilmiyor. | ≤10% alan |
Direnç | 0.015~0.028Ω·cm | (yüzde 75%) |
0.015~0.028Ω·cm | ||
Kalınlığı | 350.0 μm ± 25.0 μm veya 500.0 μm ± 25.0 μm | |
TTV | ≤ 10 μm | ≤15 μm |
BOW (mutlak değer) | ≤25 μm | ≤ 30 μm |
Warp. | ≤ 45 μm | |
Yüzey Dönüşümü | Çift taraflı cilalama, Si Face CMP (kimyasal cilalama) | |
Yüzey Kabalığı | CMP Si Yüzü Ra≤0,5 nm | N/A |
Yüksek yoğunluklu ışık tarafından çatlaklar | İzin verilmiyor. | |
Dağınık Işıklandırma ile Kenar Çipleri/İndentler | İzin verilmiyor. | Qty.2 <1,0 mm genişlik ve derinlik |
Toplam Kullanılabilir Alan | ≥90% | N/A |
Not: Yukarıdaki parametreler dışında özel özellikler kabul edilebilir. |

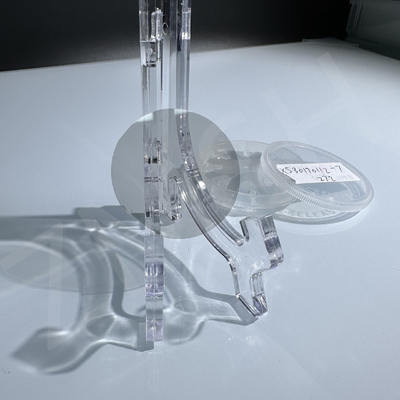

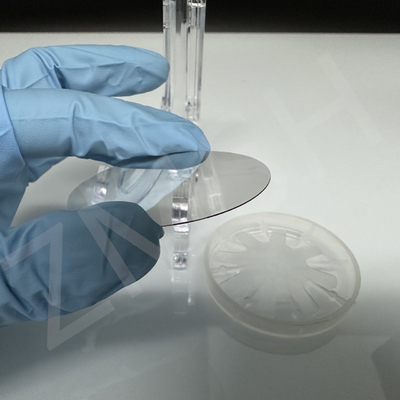

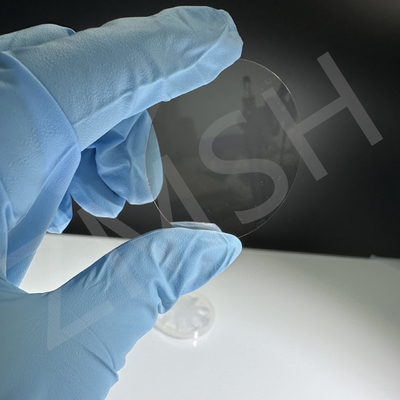

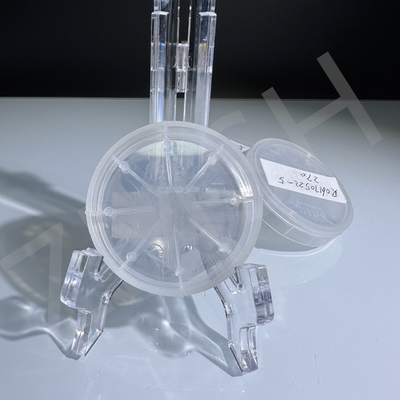

Daha fazla 4H-SEMI SiC örneği
*Kustom talepleriniz varsa lütfen bizimle iletişime geçin.
Benzer ürün önerileri
1.4 inç 4H-N Silikon Karbid SiC Substrate Dia 100mm N tip P sınıfı D sınıfı Kalınlığı 350um Özel
2.4H-N Silikon Karbid SiC Substrate 8 inç Kalınlığı 350um 500um P sınıfı D sınıfı SiC wafer
Sık Sorulan Sorular
1. Q:4H-SiC Semi waferlerinin kalitesini nasıl garanti eder?
A: 4H-SiC Semi, Kimyasal Buhar Depozisyonu (CVD) ve Fiziksel Buhar Taşıma (PVT) da dahil olmak üzere gelişmiş üretim tekniklerini kullanır.ve yüksek kaliteli levhaları sağlamak için sıkı kalite kontrol süreçlerini izler.
2. S: 4H-N SiC ile 4H-SEMI SiC arasındaki temel fark nedir?
A: 4H-N SiC ve 4H-SEMI SiC arasındaki temel fark, 4H-N SiC'nin (Nitrogen-doped) n tip yarı iletkenli silikon karbür olduğu, 4H-Semi SiC'nin ise yarı yalıtımlı silikon karbür olduğu,çok yüksek direnci elde etmek için işlenmiştir.
