CVD SiC Epitaxy Wafer 2 inç 3 inç 4 inç 6 inç epitaxy kalınlığı 2.5-120 um elektronik güç için

Ürün Tanımları

SiC Epitaxy Wafers: SiC Epitaxy substratında yetiştirilen epitaksiyel katmanlara sahip tek kristal silikon karbid wafers.Çeşitli elektronik ve optoelektronik cihazlarda önemli bir yapı bloğu olarak kullanılırlarGenellikle SiC Epitaxy substrat malzemesi kullanılır. SiC, mükemmel termal iletkenliğe, yüksek parçalanma voltajına ve kimyasal inertliğe sahip geniş bantlı bir yarı iletkendir.

SiC Epitaxy Wafer, birkaç nanometreden birkaç mikrometreye kadar değişen farklı epitaksyal katman kalınlıklarına sahip olabilir.SiC Epitaxy levhaları"Kalınlığı, belirli cihaz gereksinimlerine ve istenen malzeme özelliklerine göre uyarlanabilir. Ve SiC Epitaxy Wafer, 4H-SiC, 6H-SiC veya 3C-SiC gibi çeşitli kristal yönelimlerinde yetiştirilebilir.Kristal yöneliminin seçimi istenen cihaz özelliklerine ve performansına bağlıdır.

SiC Epitaxy Wafer üzerindeki epitaksiyel katmanlar istenen elektrik özelliklerine ulaşmak için özel kirliliklerle doped edilebilir.Ya da yarı yalıtımlı epitaksyal katmanlar.Silikon karbid epitaksyal levhalar tipik olarak düşük kabalık ve düşük kusur yoğunluğu ile yüksek kaliteli bir yüzey finişine sahiptir.Bu iyi kristal kalitesini sağlar ve sonraki cihaz işleme adımlarını kolaylaştırır.SiC Epitaxy Wafers, 2 inç, 3 inç, 4 inç veya daha büyük gibi çeşitli çaplarda mevcuttur.

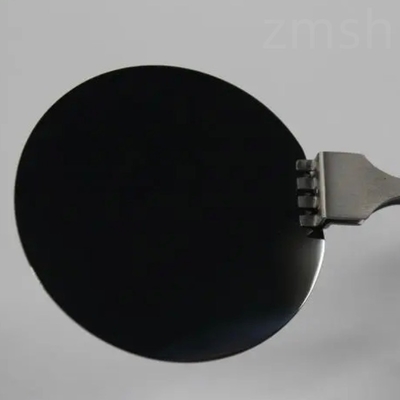

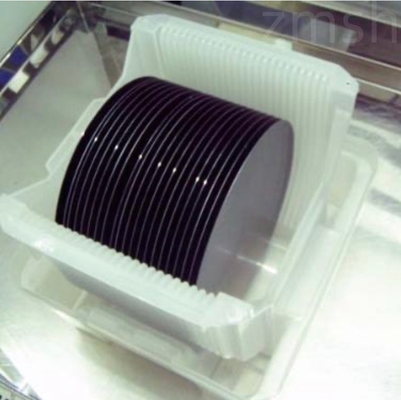

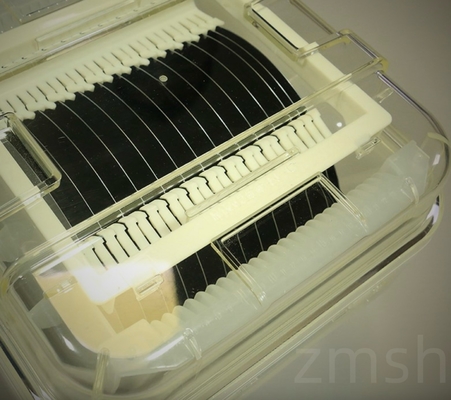

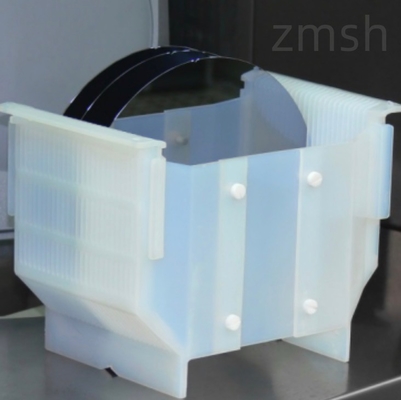

Epi SiC wafer

BuSiC epitaksibüyüme süreci, silikon karbid substratında yüksek kaliteli kristal katmanların kontrol altına alınmış bir şekilde çökmesini sağlar.Gelişmiş yarı iletken cihazların geliştirilmesini sağlayan, daha iyi performans ve güvenilirlik.

Ürün parametreleri

Ürün Büyümesi Yöntemi

SiC epitaksiwaferler tipik olarak Kimyasal Buhar Depozisyonu (CVD) yöntemi kullanılarak yetiştirilir.

Hazırlık: Birincisi,SiC epitaksiGenellikle tek kristal silikon karbit substratı hazırlanır.SiC epitaksiSubstrat, iyi kristal kalitesi ve arayüz bağlanmasını sağlamak için yüzey işlemine ve temizliğe maruz kalır.

Reaksiyon Koşulları: Reaktördeki sıcaklık, atmosfer basıncı ve gaz akış hızları, yetiştirilmek üzere olan epitaksiyel katmanın istenen türüne ve özelliklerine göre kontrol edilir.Bu koşullar büyüme oranını etkiler., kristal kalitesi ve epitaksal katmanın doping konsantrasyonu.

Epitaxial katman büyümesi: Kontrollü reaksiyon koşullarında, öncüler parçalanır ve yüzeyde yeni kristal katmanlar oluşturur.SiCEpitaksiBu katmanlar yavaş yavaş birikerek istenen epitaksyal katmanı oluşturur.

Büyüme Kontrolü: Reaksiyon koşullarını ve büyüme süresini ayarlayarak epitaksyal tabakanın kalınlığını ve kristal kalitesini kontrol edebilirsiniz.Kompozit yapılar veya çok katmanlı epitaksial yapılar oluşturmak için birden fazla büyüme döngüsü yapılabilir.

Ürün avantajlarının karşılaştırılması

SiCEpitaxy Wafers:

• - Hayır.SiCEpitaxy WafersGüç dönüştürücüleri, motor sürücüleri ve güç elektronik sistemleri gibi yüksek güçlü elektronik cihazlarda yaygın olarak kullanılır.Yüksek ısı iletkenliği ve yüksek kırılma voltajı, yüksek sıcaklık ve yüksek voltaj koşullarında çalışmayı sağlar.
• SiCEpitaxy WafersAyrıca yüksek frekanslı elektronik cihazlarda, örneğin RF güç güçlendirici ve mikrodalga cihazlarında da kullanılırlar, çünkü düşük kayıplara ve yüksek frekanslarda daha yüksek vergiye sahiptirler.
• SiCEpitaxy Wafersfotodetektorlar ve lazer diyotları gibi optoelektronik cihazlarda uygulamalar bulur.

- Hayır.Si Epitaxial Wafers:

• Epi Si levhaları, mikroprosesörler, bellek cihazları ve sensörler de dahil olmak üzere entegre devrelerin (IC'ler) üretiminde esas olarak kullanılır.Karmaşık devre yapıları ve düşük güç tüketimi gerektiren uygulamalar için uygundurlar.
• epi Si levhaları, fonksiyonel ve performans desteği sağlayan iletişim, bilgisayar ve tüketici elektroniği gibi alanlarda yaygın olarak kullanılmaktadır.modern elektronik cihazların kullanımı.
• Silikon malzemesinin avantajları nedeniyleal, epi Si levhaları, endüstrideki olgun üretim süreçlerinden, ekipmanlarından ve malzeme tedariklerinden yararlanmaktadır.

- Hayır.Özetle, epi SiC suları öncelikle yüksek sıcaklık, yüksek güç ve yüksek frekanslı uygulamalarda kullanılırken, epi Si çipleri oda sıcaklığı ve düşük güç uygulamaları için daha uygundur.Özellikle bütünleşik devrelerin ve mikroprosesörlerin üretiminde.

Ürün büyüme modeli

  SiC epitaksyal levhalar için CVD büyüme yöntemine gelince. SiC epitaksyal levhalar için CVD (Kimyasal Buhar Depolaması) büyüme yöntemine gelince,CVD, aşağıdan yukarıya ince filmler yetiştirmek için yaygın olarak kullanılan bir tekniktir.CVD büyüme süreci, seçilen öncü malzemelerin bir reaksiyon odasına sokulmasını içerir.Substrat yüzeyinde reaksiyon yapan maddelerle etkileşime girerler ve kimyasal reaksiyonlar yoluyla bir film bırakırlar..

SiC epitaksiyel levhalar için CVD büyüme yöntemi, istenen malzeme özelliklerine ve yapısına sahip SiC filmlerinin üretilmesini sağlar.Güç elektronikleriBüyüme koşullarını ayarlayarak ve büyüme sürecini kontrol ederek, kalınlığı, kristal kalitesi,Kirliliğin dahil edilmesi, ve SiC filmlerinin arayüz özellikleri farklı uygulamaların gereksinimlerini karşılamak için.
