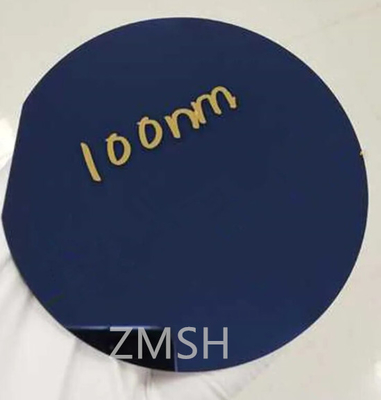

2" 3" FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Islak Oksidasyon Katmanı 100nm 300nm

Menşe yeri Çin
Marka adı ZMSH
Sertifika ROHS
Model numarası SiO2 yongaları
Ürün Detayları
Malzeme:
Oksidasyon Silikonları
Çapraz:
2'3'
Kalınlığı:
100um 200um
parlatma:
SSP DSP'si
Yöntem:
Kuru ıslak oksidasyon
Oryantasyon:
110
çözgü:
8um
yay:
8um
TTV:
8um
Vurgulamak:

SiO2 IC Silikon Wafer

,

Kuru ıslak oksidasyon tabakası IC çipleri

,

Tek Kristal IC Çipleri 100um

Ürün Açıklaması

2 ̊ 3 ̊ FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Islak Oksidasyon Katmanı 100nm 300nm







Ürün tanımı:



Silikon plaka, yüksek sıcaklıkta bir oksidleyici ajanın varlığında fırın tüpü ile oluşur. Bu süreç termal oksidasyon olarak adlandırılır.Sıcaklık aralığı 900'den 1'e kadar kontrol edilir.Oksitleyici gaz H2:O2 oranı 1 ile 1 arasında değişir.51 ve 3:1Silikon waferin büyüklüğüne göre, kalınlığı farklı olacak, oksitlenmeyecektir.Substrat silikon vafeleri 0'luk bir oksit katman kalınlığı olan 6 "veya 8" tek kristalin silikondur.1μm - 25μm. Genel silikon levhanın oksit tabakasının kalınlığı çoğunlukla 3μm altında yoğunlaşmıştır.Şu anda istikrarlı olabilecek yüksek kaliteli kalın oksit tabakası (3μm veya daha fazla) silikon vafelerinin miktarlı üretimi ülkeler ve bölgeler veya ABD.







Özellikleri:

Silikon malzemesi sert ve kırılgandır (Mohs 7.0); Bant boşluğu genişliği 1.12eV; Işığın emilimi yüksek emisyona ve kırılma indeksi (3.42) ile kızılötesi bantta;Silikon açık bir ısı iletkenliğine ve termal genişleme özelliklerine sahiptir (düzgün genişleme katsayısı 2.6*10^-6/K), silikon erime hacmi küçülür, katılaşma genişlemesi, büyük bir yüzey gerilim katsayısına sahiptir (yüzey gerilimi 720 din/cm); Oda sıcaklığında silikon kalıcı değildir,Ve sıcaklık 800 dereceyi aştı.Silikonun gerilme dayanıklılığı, gerileme karşıtı gerilmeden daha büyüktür.ve işleme sırasında bükme ve bükme üretmek kolaydır.





Teknik parametreler:

Parçalar Parametreler
yoğunluk 2.3g/cm3
Erime noktası 1750°C
Kaynama noktası 2300°C
Yıkım endeksi 1.4458±0.0001
Mol. wt 60.090
Görünüşü gri
Çözünürlük Çözünmez
Sinter noktası 900°C~1500°C
Hazırlama yöntemi kuru/nereye oksidasyon
Warp. 8um
Yere kapanın. 8um
TTV 8um
Yönlendirme 110
Ra 0.4nm
Uygulama 5G





Uygulamalar:

Monokristalin silikon, diyot düzeyinde, düzleyici cihaz düzeyinde, devre düzeyinde ve güneş hücresi düzeyinde monokristalin ürün üretimi ve derin işleme üretiminde kullanılabilir.Sonraki ürünleri entegre devre ve yarı iletken ayırma cihazları çeşitli alanlarda yaygın olarak kullanılmaktadır.Günümüzde, fotovoltaik teknolojinin ve mikro yarı iletken inverter teknolojisinin hızlı gelişmesiyle,silikon tek kristallerden üretilen güneş hücreleri güneş enerjisini doğrudan ışık enerjisine dönüştürebilir, yeşil enerji devriminin başlangıcını fark etti.ve monokristalin silikon kullanımı bunun çok önemli bir parçasıdır..

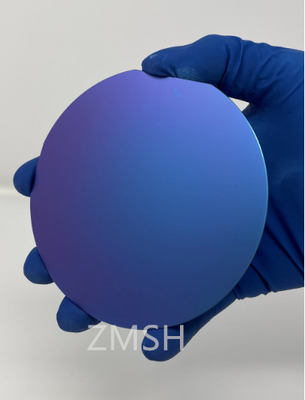

2" 3" FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Islak Oksidasyon Katmanı 100nm 300nm 0







Diğer ürün:

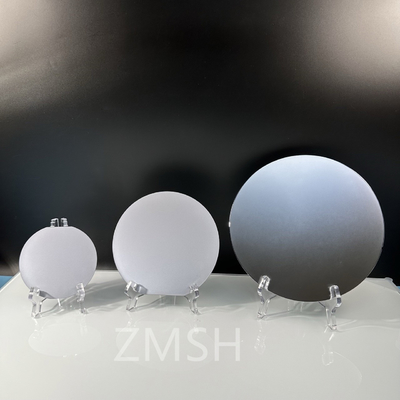

SIC plaka:

2" 3" FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Islak Oksidasyon Katmanı 100nm 300nm 1





Sıkça sorulan sorular:



S: Marka adı nedir?SiO2 Tek Kristal?

A: Marka adıSiO2 Tek KristalZMSH.



S: Sertifikasyon nedir?SiO2 Tek Kristal mi?

A: SertifikasyonSiO2 Tek KristalROHS'dir.



S: Ürünlerin kökeni nerede?SiO2 Tek Kristal?

A: Doğum yeriSiO2 Tek KristalÇin.



S: MOQ nedir?SiO2 Tek Kristal bir kerede?

A: MOQSiO2 Tek KristalBir seferde 25 adet.
