| Menşe yeri | Çin |
| Marka adı | zmsh |
| Sertifika | ROHS |
| Model numarası | 6İNÇ GaAs gofret |
6 inç VGF Büyüme Yöntemi P Tipi GaAs Gofretler GaAs Substratlar
-------------------------------------------------- -------------------------------------------------- --------------------------
GaAs gofret
GaAs Wafers GaAs Substrat Wafers GaAS substrat wafers GaAS, yüksek frekans, yüksek elektron göçü, yüksek elektron performansı, düşük tükürük sesi ve lineer iyilik gibi üstün özelliklere sahip yarı iletken bir malzemedir.Optoelektronik ve mikroelektronik endüstrilerinde yaygın olarak kullanılmaktadır.Optoelektronik endüstrisinde, GaAS substrat gofretleri LED (ışık yayan tüp), LD (öğretim ışık bahçesi), fotovoltaik cihazlar vb. Üretimi için kullanılabilir. Mikroelektronik endüstrisi alanında MESFET (metal yarı iletken alanı) yapmak için kullanılabilir etkisi deri tüp), HEMT (yüksek elektron mobilite transistörü), HBT (heterojonksiyonlu bipolar transistör), IC, mikrodalga diyot, Hall cihazı, vb.
| LED Uygulamaları için GaAs (Gallium Arsenide) | ||
| Öğe | Özellikler | Notlar |
| İletim Tipi | SC/n tipi | |
| Büyüme Yöntemi | VGF | |
| katkı maddesi | Silikon | |
| Gofret Çapı | 2, 3 ve 4 inç | Külçe veya kesilmiş olarak mevcut |
| Kristal Yönü | (100)2°/6°/15° kapalı (110) | Diğer yanlış yönlendirme mevcut |
| İLE İLGİLİ | EJ veya ABD | |
| Taşıyıcı Konsantrasyon | (0,4~2,5)E18/cm3 | |
| RT'de özdirenç | (1,5~9)E-3 Ohm.cm | |
| Hareketlilik | 1500~3000 cm2/V.sn | |
| Aşındırma Çukuru Yoğunluğu | <500/cm2 | |
| Lazer işaretleme | talep üzerine | |
| Yüzey | P/E veya P/P | |
| Kalınlık | 220~350um | |
| Epitaksi Hazır | Evet | |
| paket | Tek gofret kabı veya kaset | |

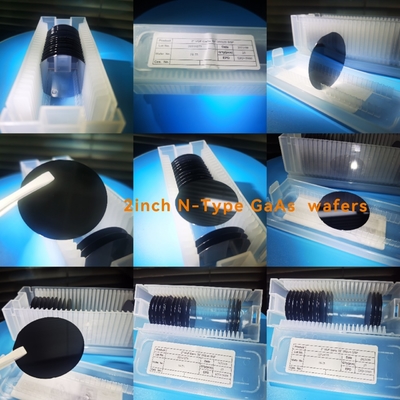

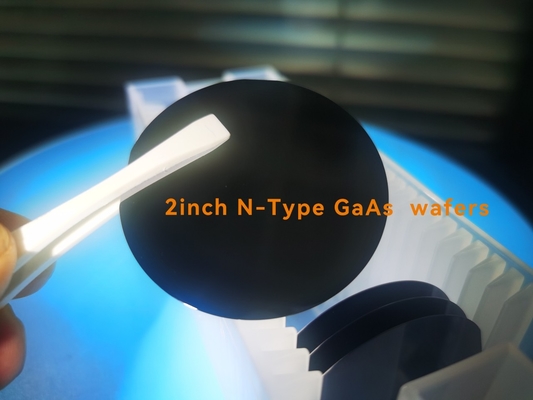

Ürün teşhiri
ZMKJ HAKKIMIZDA
S: Adedi nedir?
(1) Envanter için minimum sipariş miktarı 5 adettir.
(2) Özelleştirilmiş ürünler için minimum sipariş miktarı 10 adet-30 adettir.
S: Malzeme için muayene raporunuz var mı?
Ürünlerimiz için detay raporu sağlayabiliriz.
