Katkısız Yarı Yalıtım Galyum Nitrür Gofret HVPE Ve Şablon Tipi

Çin Katkısız Yarı Yalıtım Galyum Nitrür Gofret HVPE Ve Şablon Tipi Tedarikçi
Katkısız Yarı Yalıtım Galyum Nitrür Gofret HVPE Ve Şablon Tipi Tedarikçi Katkısız Yarı Yalıtım Galyum Nitrür Gofret HVPE Ve Şablon Tipi Tedarikçi

Büyük resim :  Katkısız Yarı Yalıtım Galyum Nitrür Gofret HVPE Ve Şablon Tipi

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: zmsh
Model numarası: GaN-001

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1pcs
Fiyat: by case
Ambalaj bilgileri: 100 dereceli temizlik odasında tekli gofret kılıfı
Teslim süresi: 2-4Weeks
Ödeme koşulları: L / C, T / T
Yetenek temini: 10 ad/ay
Contact Now
Detaylı ürün tanımı
Malzeme: GaN tek kristal Sanayi: Yarıiletken gofret, LED
Uygulama: yarı iletken cihaz, LD gofret, LED gofret, kaşif dedektörü , lazer , Türü: katkısız yarı tip
özelleştirilmiş: Tamam Boyutu: 2 inç veya küçük özelleştirilmiş
Kalınlığı: 330um

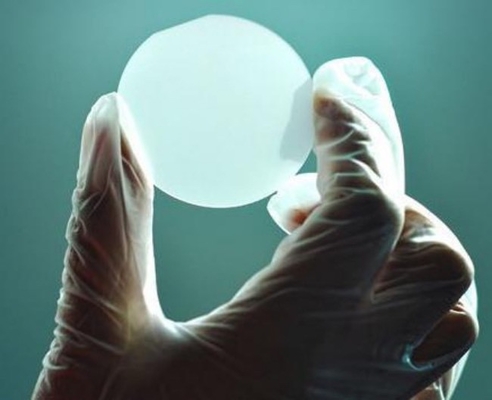

2 inç HVPE yöntemi Galyum Nitrür GaN gofret, LD için ücretsiz ayakta GaN substratlar, 10x10mm boyutu GaN cips, HVPE GaN gofret

GaN Özelliği Hakkında

Yüksek hız, yüksek sıcaklık ve yüksek güç kullanma kapasitesi için artan talep

Yarı iletken endüstrisi, yarı iletkenler olarak kullanılan malzemelerin seçimini yeniden düşünmektedir. Örneğin,

çeşitli daha hızlı ve daha küçük bilgisayar aygıtları ortaya çıktıkça, silikon kullanımı Moore Yasasını sürdürmeyi zorlaştırmaktadır. Ama aynı zamanda güç elektroniğinde, So GaN yarı iletken gofret ihtiyacı için büyüdü.

Eşsiz özellikleri (yüksek maksimum akım, yüksek arıza gerilimi ve yüksek anahtarlama frekansı) sayesinde, Galyum Nitrür GaN geleceğin enerji sorunlarını çözmek için tercih edilen eşsiz bir malzemedir. GaN tabanlı sistemler daha yüksek bir güç verimliliğine sahiptir, dolayısıyla güç kayıplarını azaltır, daha yüksek frekansta geçiş yapar, böylece boyut ve ağırlığı azaltır.

GaN teknolojisi, endüstriyel, tüketici ve sunucu güç kaynakları, güneş, AC sürücü ve UPS invertörleri, hibrit ve elektrikli arabalar gibi çok sayıda yüksek güçlü uygulamalarda kullanılmaktadır. Ayrıca,

GaN, hücresel baz istasyonları, radarlar ve kablolu TV gibi RF uygulamaları için idealdir.

Ağ, havacılık ve savunma sektörlerinde altyapı, yüksek arıza gücü sayesinde,

Düşük gürültü ve yüksek doğrusallık.

2 ”GaN Yüzeyleri
madde GaN FS-N- GaN-FS-SI
boyutlar 50,8 mm ± 1 mm
Marco Kusur Yoğunluğu Bir seviye Cm 2 cm -2
B Seviyesi > 2 cm -2
Kalınlık 330 ± 25 µm
Oryantasyon C ekseni (0001) ± 0,5 °
Oryantasyon Daire (1-100) ± 0.5 °, 16.0 ± 1.0mm
İkincil Oryantasyon Daire (11-20) ± 3 °, 8.0 ± 1.0mm
TTV (Toplam Kalınlık Değişimi) Μ15 µm
YAY Μ20 µm
İletim Türü N-tipi Yarı Yalıtım
Direnç (300K) <0,5 Ω · cm > 10 6 Ω · cm
Dislokasyon Yoğunluğu 5x10'dan az 6 cm -2
Kullanılabilir Yüzey Alanı >% 90
Parlatma Ön Yüzey: Ra <0.2nm. Epi hazır cilalı
Arka Yüzey: İnce zemin

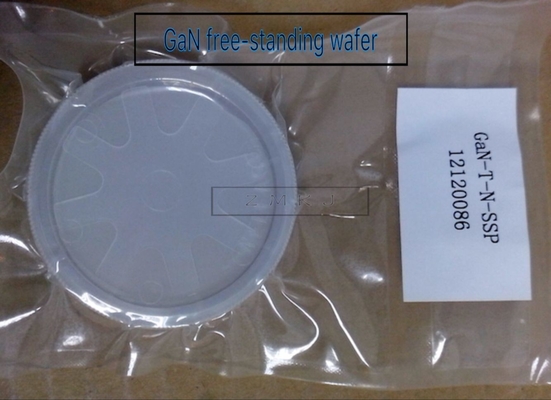

paket Tek bir gofret kaplarında, bir nitrojen atmosferi altında bir sınıf 100 temiz oda ortamında paketlenmiştir.

Uygulamalar

  1. - Çeşitli LED'ler: beyaz LED, mor LED, ultraviyole LED, mavi LED
  2. - Lazer diyotlar: mor LD, ultra küçük projektörler için yeşil LD.
  3. - Güç elektronik cihazlar
  4. - Yüksek frekanslı elektronik cihazlar
  5. - Çevresel algılama
  6. ■ Kullanım
  7. MOCVD vb. Epitaksiyal büyüme için substratlar
