| Menşe yeri | Çin |
| Marka adı | ZMSH |
| Sertifika | rohs |
| Model numarası | 2 inç GaN-ON-safir GaN Şablonu |
2 inç 4 inç 6 inç GaN-ON-safir Mavi led Yeşil LED epi-wafer PSS Wafer'lar
2 inç 4 inç uGaN/nGaN/pGaN-on-Sapphire şablon epi-gofretler
GaN (Galyum Nitrür) epi gofretlerin lider üreticisi ve tedarikçisi olarak, 430um inç, 4 inç 520um, 650um ve 6 C-düzlem safir yüzeylerde 2 kalınlığında mikrodalga elektronik uygulamaları için safir epi gofretler üzerinde 2-6 inç GaN sunuyoruz inç 1000-1300um, GaN arabellek katmanının normal değeri 2-4um'dur;müşteri ihtiyaçlarına göre özelleştirilmiş yapılar ve parametreler de sağlayabiliriz.
Safir Şablonlarında GaN

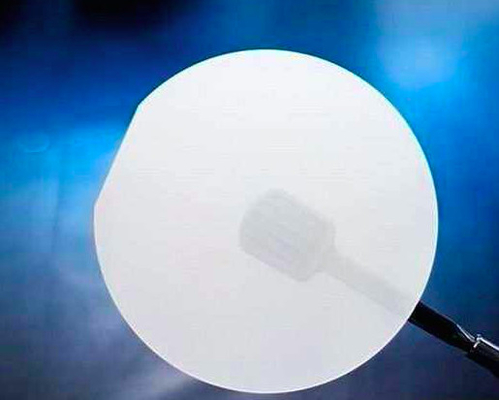

Safir şablonlar üzerindeki GaN, 2" ile 6" arasındaki çaplarda mevcuttur ve bir safir substrat üzerinde HVPE tarafından büyütülen ince bir kristal GaN tabakasından oluşur.Epi-hazır şablonlar artık mevcut
GaN (Galyum Nitrür) epi gofretlerin lider üreticisi ve tedarikçisi olarak, 430um inç, 4 inç 520um, 650um ve 6 C-düzlem safir yüzeylerde 2 kalınlığında mikrodalga elektronik uygulamaları için safir epi gofretler üzerinde 2-6 inç GaN sunuyoruz inç 1000-1300um, GaN arabellek katmanının normal değeri 2-4um'dur;müşteri ihtiyaçlarına göre özelleştirilmiş yapılar ve parametreler de sağlayabiliriz.
Daha fazla bilgi için lütfen web sitemizin diğer sayfasını ziyaret ediniz;
bize eric-wang@ adresinden e-posta gönderingaliumnitridewafer.com
ZMSH, Çin'de lider bir yarı iletken malzeme üreticisidir.ZMSH, gelişmiş kristal büyütme ve epitaksi teknolojileri, üretim süreçleri, mühendislik alt katmanları ve yarı iletken cihazlar geliştirir.Teknolojilerimiz, yarı iletken gofretlerin daha yüksek performans ve daha düşük maliyetli üretilmesini sağlar.
Yarı iletken hattındaki 10+ tecrübemize dayanarak, sorgulamadan servise kadar ücretsiz teknoloji hizmetimizi alabilirsiniz.
