SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret

Ben sohbet şimdi

SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret

SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret
SiC crystal 4H-SEMI 4" Optical Silicon Carbide Wafer
SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret

Büyük resim :  SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: zmkj
Model numarası: yüksek saflıkta katkısız 4 saat yarı
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 PARÇA
Fiyat: by required
Ambalaj bilgileri: Tekli gofret kaplarının kasetlerinde, sınıf 100 temiz oda ortamında paketlenmiştir
Teslim süresi: 10-20days
Yetenek temini: 100 adet / ay

SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret

Açıklama
Malzeme: silisyum karbür kristali boyut: 3 inç veya 4 inç
Uygulama: Optik özdirenç: > 1E7
tip: 4 saat yarı- Kalınlık: 0.5mm
Yüzey: DSP Oryantasyon: 0 ° c ekseni dışında
Vurgulamak:

4 "Optik Silisyum Karbür Gofret

,

4H-SEMI Silisyum Karbür Gofret

,

SiC Kristal Silisyum Karbür Gofret

Optik lens veya cihaz için yüksek saflıkta katkısız 4 inç 4H-Yarı silikon karbür sic gofretler





Silisyum Karbür SiC kristal substrat gofret karborundum

SİLİKON KARBÜR MALZEME ÖZELLİKLERİ



Ürün adı: Silisyum karbür (SiC) kristal substrat
Ürün Açıklaması: 2-6 inç
Teknik parametreler:
Hücre yapısı Altıgen
Kafes sabiti a = 3,08 Å c = 15.08 Å
Öncelikler ABCACB (6H)
Büyüme yöntemi MOCVD
Yön Büyüme ekseni veya Kısmi (0001) 3,5 °
Parlatma Si yüzey parlatma
Bant aralığı 2.93 eV (dolaylı)
İletkenlik türü N veya seimi, yüksek saflık
Dirençlilik 0,076 ohm-cm
Geçirgenlik e (11) = e (22) = 9,66 e (33) = 10,33
Termal iletkenlik @ 300K 5 W / cm.K
Sertlik 9.2 Mohs
Özellikler: 6H N-tipi 4H N-tipi yarı yalıtımlı dia2 "x0.33mm, dia2" x0.43mm, dia2''x1mmt, 10x10mm, 10x5mm Tek atışlı veya çift atışlı, Ra <10A
Standart paketleme: 1000 temiz oda, 100 temiz torba veya tek kutu ambalaj



Güç cihazı endüstrisinde silisyum karbür uygulaması


Performans Birimi Silikon Si Silisyum Karbür SiC Galyum Nitrür GaN
Bant aralığı eV 1.12 3.26 3.41
Arıza elektrik alanı MV / cm 0,23 2,2 3,3
Elektron hareketliliği cm ^ 2 / Vs 1400950 1500
Drift hızı 10 ^ 7 cm / s 1 2,7 2,5
Isıl iletkenlik W / cmK 1,5 3,8 1,3

Silisyum (Si) cihazlarla karşılaştırıldığında, silisyum karbür (SiC) güç cihazları, güç elektroniği sistemlerinde yüksek verimlilik, minyatürleştirme ve hafif ağırlık elde edebilir.Silisyum karbür güç cihazlarının enerji kaybı Si cihazlarının sadece% 50'si, ısı üretimi silikon cihazların sadece% 50'si kadardır ve daha yüksek bir akım yoğunluğuna sahiptir.Aynı güç seviyesinde, silisyum karbür güç modüllerinin hacmi, silikon güç modüllerinden önemli ölçüde daha küçüktür.Akıllı güç modülü IPM'yi örnek olarak alırsak, silikon karbür güç cihazları kullanılarak modül hacmi silikon güç modüllerinin 1 / 3'ü ile 2 / 3'üne düşürülebilir.

3 tip silisyum karbür güç diyotu vardır: Schottky diyotları (SBD), PIN diyotları ve bağlantı bariyeri kontrolü Schottky diyotları (JBS).Schottky bariyeri nedeniyle, SBD daha düşük bir bağlantı bariyer yüksekliğine sahiptir, bu nedenle SBD, düşük ileri voltaj avantajına sahiptir.Silisyum karbür SBD'nin ortaya çıkışı, SBD'nin uygulama aralığını 250V'den 1200V'a çıkardı.Aynı zamanda, yüksek sıcaklık özellikleri iyidir, oda sıcaklığından 175 ° C'ye kabuk tarafından sınırlandırılır, ters kaçak akım neredeyse hiç artmaz.3kV üzeri redresörlerin uygulama alanında silikon karbür PiN ve silisyum karbür JBS diyotlar, daha yüksek arıza voltajları, daha hızlı anahtarlama hızları, daha küçük hacimleri ve silikon redresörlere göre daha hafif olmaları nedeniyle dikkat çekmiştir.
SiC kristali, önemli bir geniş bant aralıklı yarı iletken malzemedir.Yüksek ısıl iletkenliği, yüksek elektron sürüklenme hızı, yüksek kırılma alanı kuvveti ve kararlı fiziksel ve kimyasal özellikleri nedeniyle yüksek sıcaklıkta, yüksek frekanslı ve yüksek güçlü elektronik cihazlarda yaygın olarak kullanılmaktadır.Şimdiye kadar keşfedilen 200'den fazla SiC kristali türü vardır.Bunların arasında 4H- ve 6H-SiC kristalleri ticari olarak sağlanmıştır.Hepsi 6 mm nokta grubuna aittir ve ikinci dereceden doğrusal olmayan optik etkiye sahiptir.Yarı yalıtkan SiC kristalleri görünür ve orta düzeydedir.Kızılötesi bant daha yüksek bir geçirgenliğe sahiptir.Bu nedenle SiC kristallerine dayalı optoelektronik cihazlar, yüksek sıcaklık ve yüksek basınç gibi aşırı ortamlardaki uygulamalar için çok uygundur.Yarı yalıtımlı 4H-SiC kristalinin yeni bir orta kızılötesi doğrusal olmayan optik kristal türü olduğu kanıtlanmıştır.Yaygın olarak kullanılan orta kızılötesi doğrusal olmayan optik kristallerle karşılaştırıldığında, SiC kristali, kristal nedeniyle geniş bir bant boşluğuna (3.2eV) sahiptir., Si-C arasında yüksek termal iletkenlik (490W / m · K) ve büyük bağ enerjisi (5eV), SiC kristalinin yüksek bir lazer hasar eşiğine sahip olmasını sağlar.Bu nedenle, doğrusal olmayan frekans dönüştürme kristali olarak yarı yalıtımlı 4H-SiC kristali, yüksek güçlü orta kızılötesi lazer çıkışında bariz avantajlara sahiptir.Bu nedenle, yüksek güçlü lazerler alanında SiC kristali, geniş uygulama olanaklarına sahip doğrusal olmayan bir optik kristaldir.Ancak, SiC kristallerinin doğrusal olmayan özelliklerine ve ilgili uygulamalara dayanan mevcut araştırma henüz tamamlanmamıştır.Bu çalışma, ana araştırma içeriği olarak 4H- ve 6H-SiC kristallerinin doğrusal olmayan optik özelliklerini alır ve SiC kristallerinin sahada uygulanmasını teşvik etmek için doğrusal olmayan optik özellikler açısından SiC kristallerinin bazı temel problemlerini çözmeyi amaçlamaktadır. doğrusal olmayan optikler.Teorik ve deneysel olarak bir dizi ilgili çalışma yapılmıştır.Ana araştırma sonuçları aşağıdaki gibidir: İlk olarak SiC kristallerinin temel doğrusal olmayan optik özellikleri incelenmiştir.Görünür ve orta kızılötesi bantlarda (404.7nm-2325.4nm) 4H- ve 6H-SiC kristallerinin değişken sıcaklık kırılması test edildi ve değişken sıcaklık kırılma indisinin Sellmier denklemi takıldı.Termo-optik katsayının dağılımını hesaplamak için tek osilatör modeli teorisi kullanıldı.Teorik bir açıklama yapılır;4H- ve 6H-SiC kristallerinin faz eşleşmesi üzerindeki termo-optik etkinin etkisi incelenmiştir.Sonuçlar, 4H-SiC kristallerinin faz eşleşmesinin sıcaklıktan etkilenmediğini, 6H-SiC kristallerinin ise sıcaklık fazı eşleşmesine hala ulaşamadığını göstermektedir.durum.Ek olarak, yarı yalıtımlı 4H-SiC kristalinin frekans ikiye katlama faktörü Maker fringe yöntemiyle test edildi.İkinci olarak, 4H-SiC kristalinin femtosaniye optik parametre oluşturma ve amplifikasyon performansı incelenmiştir.800nm ​​femtosaniye lazer ile pompalanan 4H-SiC kristalin faz uyumu, grup hız uyumu, en iyi doğrusal olmayan açı ve en iyi kristal uzunluğu teorik olarak analiz edilir.Pompa kaynağı olarak, iki aşamalı optik parametrik amplifikasyon teknolojisini kullanarak, doğrusal olmayan optik kristal olarak 3,1 mm kalınlığında yarı yalıtımlı 4H-SiC kristali kullanarak, pompa kaynağı olarak Ti: Sapphire lazer tarafından dalga boyu 800 nm çıktıya sahip femtosaniye lazeri kullanarak, 90 ° faz eşleştirmesi altında, ilk kez, 3750 nm'lik bir merkez dalga boyuna, 17μJ'ye kadar tek bir darbe enerjisine ve 70fs'lik bir darbe genişliğine sahip bir orta kızılötesi lazer deneysel olarak elde edildi.532nm femtosaniye lazer, pompa ışığı olarak kullanılır ve SiC kristali, optik parametreler aracılığıyla 603 nm'lik bir çıkış merkezi dalga boyuna sahip sinyal ışığı üretmek için 90 ° faz eşleştirilir.Üçüncü olarak, doğrusal olmayan bir optik ortam olarak yarı yalıtkan 4H-SiC kristalinin spektral genişleme performansı incelenmiştir.Deneysel sonuçlar, genişletilmiş spektrumun yarı maksimum genişliğinin, kristal uzunluğu ve kristal üzerindeki lazer güç yoğunluğu kazasıyla arttığını göstermektedir.Doğrusal artış, esas olarak kristalin kırılma indisi ile gelen ışığın yoğunluğu arasındaki farktan kaynaklanan kendi kendine faz modülasyonu prensibiyle açıklanabilir.Aynı zamanda, femtosaniye zaman ölçeğinde, SiC kristalinin doğrusal olmayan kırılma indisinin esas olarak kristaldeki bağlı elektronlara ve iletim bandındaki serbest elektronlara atfedilebileceği analiz edilir;ve z-tarama teknolojisi, 532nm lazer altında SiC kristalini önceden incelemek için kullanılır.Doğrusal olmayan soğurma ve doğrusal olmayan kırılma indisi performansı.



2. standart yüzey boyutu

4 inç çaplı Silisyum Karbür (SiC) Yüzey Spesifikasyonu

Derece Sıfır MPD Sınıfı Üretim Derecesi Araştırma Notu Dummy Grade
Çap 76,2 mm ± 0,3 mm veya 100 ± 0,5 mm ;
Kalınlık 500 ± 25um
Gofret Yönlendirme 0 ° kapalı (0001) eksen
Mikropipe Yoğunluğu ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
Dirençlilik 4H-N 0,015 ~ 0,028 Ω • cm
6H-N 0,02 ~ 0,1 Ω • cm
4 / 6H-SI ≥1E7 Ω · cm
Birincil Daire ve uzunluk {10-10} ± 5,0 °, 32,5 mm ± 2,0 mm
İkincil Düz Uzunluk 18.0mm ± 2.0 mm
İkincil Düz Yönlendirme Silikon yüz yukarı: 90 ° CW.Prime flat'den ± 5.0 °
Kenar dışlama 3 mm
TTV / Yay / Çözgü ≤15μm / ≤25μm / ≤40μm
Pürüzlülük Lehçe Ra≤1 nm, CMP Ra≤0,5 nm
Yüksek yoğunluklu ışıktan kaynaklanan çatlaklar Yok 1 izin verilir, ≤2 mm Kümülatif uzunluk ≤ 10mm, tek uzunluk 2mm
Yüksek yoğunluklu ışıkla Hex Plates Kümülatif alan ≤1% Kümülatif alan ≤1% Kümülatif alan ≤3%
Yüksek yoğunluklu ışıkla Polytype Alanları Yok Kümülatif alan ≤2% Kümülatif alan ≤5%


Sic gofret & külçeleri 2-6 inç ve diğer özelleştirilmiş boyut da sağlanabilir.



3. Ürün detay ekranı

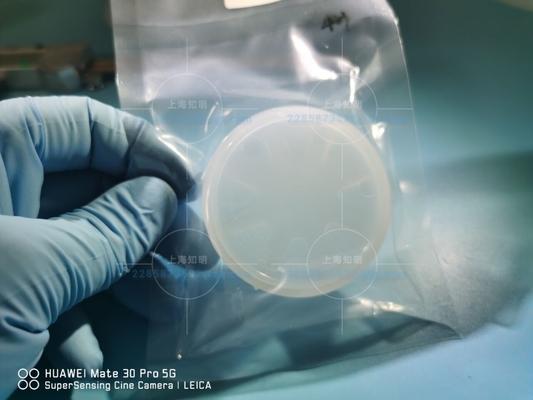

SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret 0

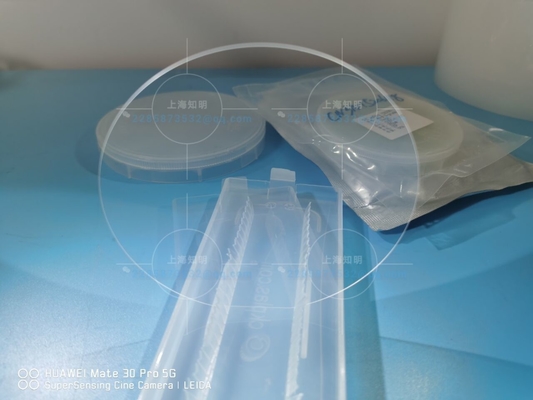

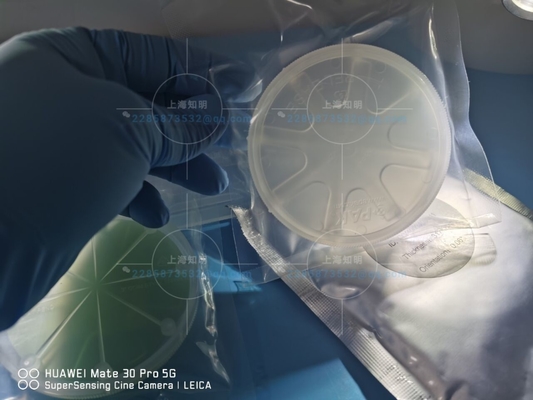

SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret 1SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret 2





Teslimat paketi

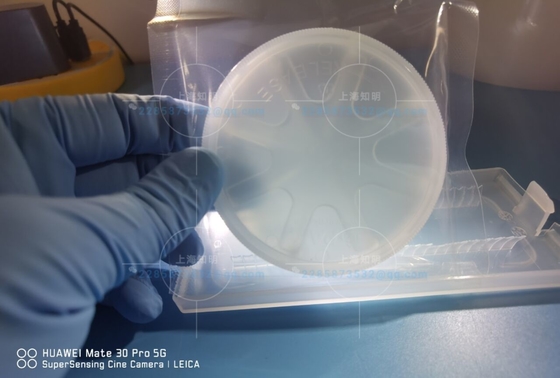

SiC kristal 4H-SEMI 4 "Optik Silisyum Karbür Gofret 3

SSS
  • S1.Şirketiniz fabrika mı yoksa ticaret şirketi mi?
  •
  • Biz fabrikayız ve kendimiz de ihracat yapabiliriz.
  •
  • S2: Şirketiniz yalnızca sic işiyle mi çalışıyor?
  • Evet;ancak sic kristali kendimiz yetiştirmiyoruz.
  •
  • S3.Örnek verebilir misiniz?
  • Evet, müşterinin ihtiyacına göre safir numune tedarik edebiliriz
  •
  • S4.Hiç sic gofret stoğunuz var mı?
  • Genellikle 2-6 inçlik gofretlerden bazı standart boyutlu sic gofretleri stokta tutuyoruz
  •
  • S5. Şirketinizin bulunduğu yer.
  • Firmamız Şangay, Çin'de bulunmaktadır.
  •
  • S6.Ürünleri almak ne kadar sürer.
  • Genellikle işlenmesi 3 ~ 4 hafta sürer.Ürünlerin boyutuna ve boyutuna bağlıdır.
