3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers
  • 3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers
  • 3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers
  • 3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers
  • 3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers

3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers

Menşe yeri Çin
Marka adı zmkj
Model numarası 4H-N, 3 inç
Ürün Detayları
Malzeme:
silisyum karbür kristali
boyut:
3 inç veya 4 inç
Uygulama:
ekipman testi
özdirenç:
0,015 ~ 0,028Ω.cm
tip:
4h-n
Kalınlık:
0.35mm
Yüzey:
DSP
Oryantasyon:
0 ° c ekseni dışında
Vurgulamak:

4h-N Silisyum Karbür Sic Gofret

,

DSP Yüzey Silisyum Karbür Gofret

,

0.35mm Silisyum Karbür Gofret

Ürün Açıklaması

4 inç dia100m 4H-N tipi Üretim sınıfı DUMMY sınıfı SiC alt tabakaları, Yarı iletken cihaz için Silisyum Karbür alt tabakaları,

özelleştirilmiş kalınlık 4 inç 4H-N silisyum karbür kristal sic gofretler 4 inç tohum kristal derecesi için;

3 inç 4 inç 4h-n 4h-yarı kukla test sınıfı silikon karbür sic gofretler



Silisyum Karbür SiC kristal alt tabaka gofret carborundum

SİLİKON KARBÜR MALZEME ÖZELLİKLERİ

Ürün adı: Silisyum karbür (SiC) kristal alt tabaka
Ürün Açıklaması: 2-6 inç
Teknik parametreler:
hücre yapısı altıgen
kafes sabiti a = 3,08 Å c = 15,08 Å
Öncelikler ABCACB (6H)
Büyüme yöntemi MOCVD
yön Büyüme ekseni veya Kısmi (0001) 3.5 °
Parlatma Si yüzey parlatma
bant aralığı 2,93 eV (dolaylı)
İletkenlik türü N veya seimi, yüksek saflıkta
özdirenç 0.076 ohm-cm
geçirgenlik e (11) = e (22) = 9,66 e (33) = 10,33
Termal iletkenlik @ 300K 5 W / cm.K
Sertlik 9.2 Moh
Özellikler: 6H N-tipi 4H N-tipi yarı yalıtımlı çap2 "x0.33mm, çap2" x0.43mm,dia2''x1mmt, 10x10mm, 10x5mm Tek atış veya çift atış, Ra <10A
Standart paketleme: 1000 temiz oda, 100 temiz torba veya tek kutu ambalaj



Güç cihazı endüstrisinde silisyum karbür uygulaması


Performans Birimi Silisyum Si Silisyum Karbür SiC Galyum Nitrür GaN
Bant aralığı eV 1,12 3,26 3,41
Arıza elektrik alanı OG/cm 0,23 2,2 3,3
Elektron hareketliliği cm^2/Vs 1400 950 1500
Sürüklenme hızı 10^7 cm/sn 1 2,7 2,5
Termal iletkenlik W/cmK 1,5 3,8 1,3

Silisyum (Si) cihazlarla karşılaştırıldığında, silisyum karbür (SiC) güç cihazları, güç elektroniği sistemlerinin yüksek verimliliğini, minyatürleştirilmesini ve hafifliğini etkin bir şekilde sağlayabilir.Silisyum karbür güç cihazlarının enerji kaybı, Si cihazlarının sadece %50'si kadardır, ısı üretimi silikon cihazlarınkinin sadece %50'si kadardır ve daha yüksek bir akım yoğunluğuna sahiptir.Aynı güç seviyesinde, silikon karbür güç modüllerinin hacmi, silikon güç modüllerininkinden önemli ölçüde daha küçüktür.Akıllı güç modülü IPM'yi örnek alarak, silikon karbür güç cihazları kullanarak, modül hacmi silikon güç modüllerinin 1/3 ila 2/3'üne düşürülebilir.

3 tip silisyum karbür güç diyotu vardır: Schottky diyotları (SBD), PIN diyotları ve bağlantı bariyeri kontrol Schottky diyotları (JBS).Schottky bariyeri nedeniyle SBD, daha düşük bir bağlantı bariyer yüksekliğine sahiptir, bu nedenle SBD, düşük ileri voltaj avantajına sahiptir.Silisyum karbür SBD'nin ortaya çıkması, SBD'nin uygulama aralığını 250V'dan 1200V'a çıkardı.Aynı zamanda, yüksek sıcaklık özellikleri iyidir, oda sıcaklığından 175 °C'ye kadar kabuk tarafından sınırlandırılır, ters kaçak akım neredeyse hiç artmaz.3kV üzerindeki doğrultucuların uygulama alanında, silisyum karbür PiN ve silisyum karbür JBS diyotlar, silisyum doğrultuculara göre daha yüksek arıza gerilimi, daha hızlı anahtarlama hızı, daha küçük hacim ve daha hafif ağırlık nedeniyle dikkat çekmiştir.

Silisyum karbür güçlü MOSFET cihazları ideal kapı direncine, yüksek hızlı anahtarlama performansına, düşük direnç ve yüksek stabiliteye sahiptir.300V altındaki güç cihazları alanında tercih edilen cihazdır.10kV blokaj gerilimine sahip bir silisyum karbür MOSFET'in başarıyla geliştirildiği bildiriliyor.Araştırmacılar silisyum karbür MOSFET'in 3kV ila 5kV alanında avantajlı bir konuma sahip olacağına inanıyor.

Silisyum karbür yalıtımlı kapı bipolar transistörler (SiC BJT, SiC IGBT) ve silisyum karbür tristörler (SiC Tristör), 12kV blokaj voltajına sahip silikon karbür P-tipi IGBT cihazları iyi ileri akım kapasitesine sahiptir.Silisyum karbür IGBT cihazlarının açık direnci, tek kutuplu silisyum karbür güç cihazlarıyla karşılaştırılabilir.Si bipolar transistörlerle karşılaştırıldığında, SiC bipolar transistörler 20-50 kat daha düşük anahtarlama kayıplarına ve daha düşük iletim voltajı düşüşüne sahiptir.Silisyum karbür BJT esas olarak epitaksiyel emitör ve iyon implante emitör BJT olarak ikiye ayrılır ve tipik akım kazancı 10-50 arasındadır.



2. substrat boyutu standart

4 inç çapında Silisyum Karbür (SiC) Yüzey Özelliği

Derece Sıfır MPD Derecesi Üretim Derecesi Araştırma Notu kukla derece
Çap 76,2 mm±0,3 mm
Kalınlık 350 μm±25μm (200-2000um kalınlık da uygundur)
Gofret Yönü Eksen dışı : 4H-N standart boyutu için 4,0° <1120> ±0,5°
Mikro boru yoğunluğu ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
özdirenç 4H-N 0.015~0.028 Ω•cm
6H-N 0,02~0,1 Ω•cm
4/6H-SI ≥1E5 Ω·cm
Birincil Daire ve uzunluk {10-10}±5.0° ,32.5 mm±2.0 mm
İkincil Düz Uzunluk 18,0 mm±2,0 mm
İkincil Düz Yönlendirme Silikon yüzü yukarı: 90° CW.Prime dairesinden ±5.0°
Kenar hariç tutma 3 mm
TTV/Yay/Çözgü ≤15μm /≤25μm /≤40μm
Pürüzlülük Lehçe Ra≤1 nm ,CMP Ra≤0.5 nm
Yüksek yoğunluklu ışıktan kaynaklanan çatlaklar Yok 1 izin verilir, ≤2 mm Kümülatif uzunluk ≤ 10 mm, tek uzunluk ≤2 mm
Yüksek yoğunluklu ışıkla Hex Plakalar Kümülatif alan ≤1% Kümülatif alan ≤1% Kümülatif alan ≤%3
Yüksek yoğunluklu ışıkla Polytype Alanları Yok Kümülatif alan ≤2% Kümülatif alan ≤5%


Sic gofret & külçeler 2-6 inç ve diğer özelleştirilmiş boyutlar da sağlanabilir.



3.Ürün detay ekranı

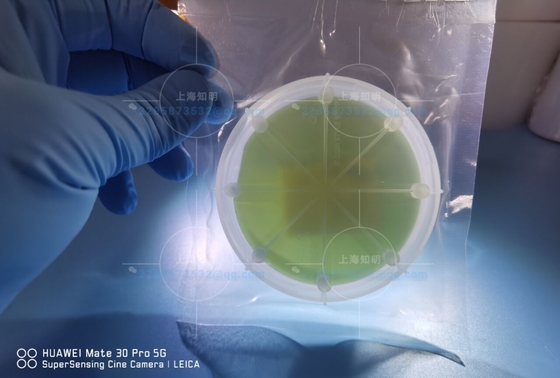

3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers 0

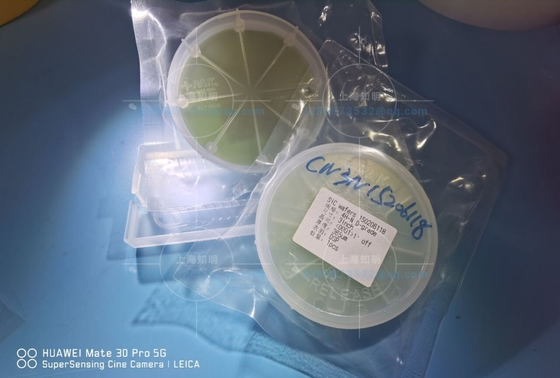

3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers 13 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers 2





Teslimat paketi

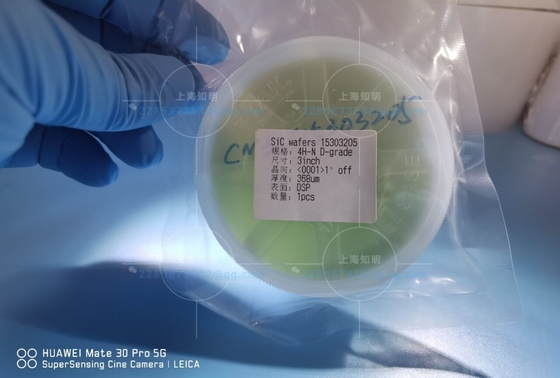

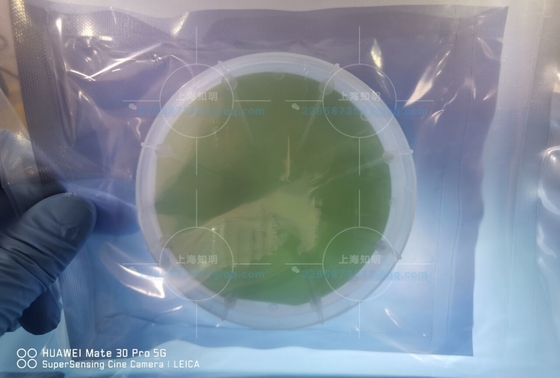

3 inç 4 inç 2 inç 0,35 mm DSP yüzey 4h-N Silisyum Karbür Sic Wafers 3
