Germanyum substratları
Uygulama: yarıiletken cihaz, kızılötesi ışın optik cihaz, güneş pilinin batan malzeme üretiminde kullanılan germanyum gofret.
Ana Gayrimenkul Koşulları | ||
Üretim yöntemi | Czochralski yöntemi (CZ) | |
Kristal yapı | Küp | |
Kafes Sabit | a = 5.65754Å | |
Yoğunluk | 5.323g / cm3 | |
Erime noktası | 937,4 ℃ | |
Katkılı malzeme | Katkısız veya Sb katkılı değildir. | İndiyum veya Galyum Doped |
tip | / N | P |
özdirenç | > 35Ωcm0.05Ωcm | 0.05 ~ 0.1Ωcm |
EPD | <4 x 103/cm2 <4 x 103/cm2 | <4 x 103/cm2 |
Boyut | 10x3,10x5,10x10,15x15, 20x15,20x20, |
dia2” x0.33mmdia2” x0.43mm15x15mm | |
Kalınlık | 0.5mm, 1.0mm |
Parlatma | Tek yüz veya çift yüz |
Oryantasyon | <100>, <110>, <111>, 0.5º ± |
Kristal yüz Yönlü Doğruluk | 0,5 ° ± |
Kenar Yönlü Doğruluk | 2 ° (Özel istek 1 ° altında özelleştirilebilir) |
Konik Kesme Yönlü Doğruluk | Özel istek, özel kenar (gozlem 1 ° -45 ° eğim) ile işlem kenar yönü tarafından Özelleştirilmiş |
Ra: | ≤5Å (5 um x 5 um) |
paket | 100 Sınıf Temizlik Çantası, 1000Grade Süper Temizlik Odası |

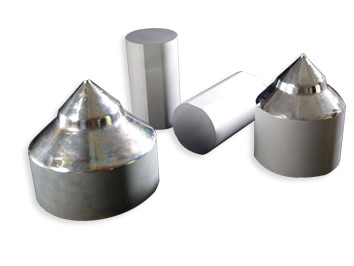

4 inç 6 inç N-tipi germanyumGe VGF yöntemi substratlar gofretler, özelleştirilmiş Ge optik lens
Germanyum (Ge), 8–12 um dalga boyu bandında yüksek performanslı kızılötesi görüntüleme sistemleri için tercih edilen lens ve pencere malzemesidir. Yüksek refraktif indeksi, minimum yüzey eğriliğinden dolayı düşük güç görüntüleme sistemleri için Ge'yi ideal kılar. Kromatik sapma küçüktür ve çoğu zaman düzeltme ihtiyacını ortadan kaldırır.
Germanyum, en çok 2 um - 12 um aralığında çalışan IR sistemlerinde lensler ve pencereler için kullanılır. Transmisyonu çok sıcaklığa duyarlıdır ve 100 ° C civarında opak hale gelir. Çevre sorunlara neden olmaz, çünkü Germanyum inert, mekanik olarak sağlam ve oldukça serttir.
Germanyum, spektroskopi için Zayıflatılmış Toplam yansıma (ATR) prizmalarını üretmek için kullanılan yüksek endeksli bir malzemedir. Refraktif indeksi, germanyumun kaplamaya ihtiyaç duymadan etkili bir doğal% 50 ışın ayırıcıyı üreteceği şekildedir. Optik filtrelerin üretimi için bir substrat olarak yaygın olarak kullanılır. Germanyum, 8-14 mikron termal bandın tamamını kaplar ve termal görüntüleme için lens sistemlerinde kullanılır. Son derece sağlam bir ön optik üreten elmasla kaplanabilir.
Spektrometrelerde ve termal görüntülemede pencere, lens, kiriş ayırıcı, ATR prizması veya filtre olarak uygulama.
germanyum substrat kuruluş ile 6 inç VGF yöntemi "sıfır dislokasyon" güneş pili sağlayabilir. Ürünler yaygın olarak yüksek güç, yüksek irtifa keşif irtesi, zemin konsantre güneş enerjisi santrali (CPV ortalama fotoelektrik dönüşüm verimliliği silikon güneş enerjisi istasyonu, ultra yüksek parlaklık LED substrat kullanılan araba çift kez uzay enerjisi güneş hücrelerinde uzay kullanılır. Fabrika, gelecekteki pazar genişlemesi için temel oluşturacak olan, uluslararası bir lider seviyeye sahip olan 8 inçlik bir solar germanyum substratı geliştirdi.

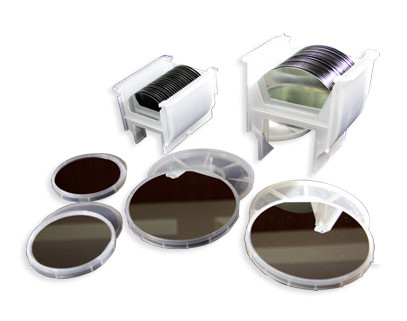

Ge gofret:
Büyüme Metodu | VGF | |
takviyenin | p tipi: Ga | n tipi: |
Gofret şekli | Yuvarlak (DIA: 2 '', 3 '', 4 '', 6 ") | |
Yüzey Yönü * | (100) 0,5 ° ± | |
* Diğer Yönlendirmeler istek üzerine temin edilebilir | ||
Özdirenç (Ω.cm) | Gereğince, gerektiği gibi | |
Etch Pitch Yoğunluğu (cm2) | ≤ 300 | |
Kalınlık (µm) | 175 ± 25 (veya gerektiği gibi) | |
TTV [P / P] (µm) | ≤ 10 | |
WARP (µm) | ≤ 15 | |
Varsa ** (mm) | 32.5 ± 1 | |
** Müşteri tarafından gerekliyse | ||
Yüzey ön cilalı | E / E, P / E, P / G |
Optik Ge lens için ürünler | |||
uygulamalar: | kızılötesi optik lens | emicilik | ≤0.03 |
çap (mm): | 12 mm-380 mm | Kırılma katsayısı | ≥75 |
uzunluğu (mm): | özelleştirilmiş | Sertlik (kg / cm2): | 800 |
direnç : | 1-50Ω, ≥50Ω | Yoğunluk (g / cm3): | 5.33 |
: | % 10 | Genç modül (Gpa): | 103 |
oryantasyon: | 111 | Poisson oranı: | 0.28 |
kapalı yönlendirme: | 0.5º | Termal iletkenlik (Wm-1k-1): | 59 |
türü: | N tipi | termal genişleme | 6.1 |
kırılma indisi (10µm): | 4,0026 | Belirli heatCal / (gk): | 0,074 |
<1 x 10ˉ4 | Erime noktası (℃): | 937 | |
termal kırılma indisi katsayısı (10.6μm, 10ˉ6 / ℃ ˉ1): | 400 | Dielektrik sabit | geçirgenlik: 16 | 16 |

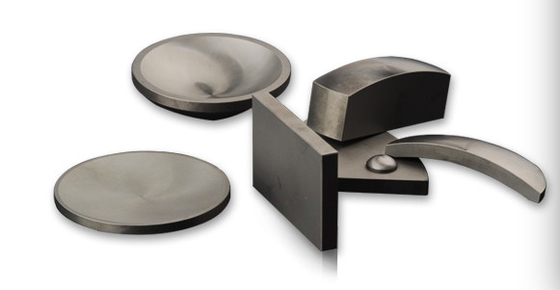

Optik pencereler bitmiş ürünler |
Sl. Yok hayır | Malzeme özellikleri: | |
1 | Kristal form | Çok kristalli |
2 | İletkenlik tipi: | n-tipi |
3 | Emme Katsayısı, 25 ° C'de | 0.035 cm-1 maks @ 10.6µm |
4 | Tipik özdirenç: | 3-40 ohm-cm |
5 | boyut | dia1-150mmxthickness0.5-20mm |
6 | Mohs Sertliği: | 6.3 |
7 | Oksijen içeriği : | <0,03 ppm |
8 | Delikler ve Kapsamalar: | <0,05 mm |
9 | yüzey | katlama / 1SP / 2SP |
10 | SD | 40 / 20,20 / 10,60 / 40,80 / 50, |
SSS:
Q: senin ADEDI Nedir?
A: (1) stok için, ADEDI 3 adet olduğunu.
(2) özelleştirilmiş ürünler için, MOQ 25 adet kadardır.
S: Teslimat süresi nedir?
A: (1) standart ürünler için
Envanter için: Siparişinizi verdikten sonra teslimat 5 iş günüdür.
Özelleştirilmiş ürünler için: teslimat siparişinizi verdikten sonra 2 veya 3 hafta.
(2) Özel şekilli ürünler için, sipariş verdikten sonra teslimat 4 iş günüdür.
S: nakliye ve maliyet yolu nasıl?
A: (1) DHL, Fedex, EMS vb. Teslimattan önce 100 % önceden kabul ediyoruz.
(2) Kendi ekspres hesabınız varsa, bu harika. Eğer değilse, onlara yardımcı olabiliriz.
Navlun asıl çözüm ile uyumludur.
S: Ürünleri ihtiyaca göre özelleştirebilir miyim?
A: Evet, biz optik bileşenleri için malzeme, özellikleri özelleştirebilirsiniz
İhtiyaçlarınıza göre.
