Kukla üretim Araştırma Sınıfı Silikon Karbür yüksek saflıkta 4 h-yarı un-katkısız şeffaf sic Gofret
  • Kukla üretim Araştırma Sınıfı Silikon Karbür yüksek saflıkta 4 h-yarı un-katkısız şeffaf sic Gofret
  • Kukla üretim Araştırma Sınıfı Silikon Karbür yüksek saflıkta 4 h-yarı un-katkısız şeffaf sic Gofret
  • Kukla üretim Araştırma Sınıfı Silikon Karbür yüksek saflıkta 4 h-yarı un-katkısız şeffaf sic Gofret

Kukla üretim Araştırma Sınıfı Silikon Karbür yüksek saflıkta 4 h-yarı un-katkısız şeffaf sic Gofret

Menşe yeri Çin
Marka adı zmkj
Model numarası 4 inç - yarı yüksek saflıkta
Ürün Detayları
Malzeme:
sic kristal
sanayi:
yarı iletken gofret
Uygulama:
yarı iletken, Led, cihaz, güç elektroniği, 5G
renk:
mavi, yeşil, beyaz
tip:
4H, 6H, DOPED, katkısız, yüksek saflıkta
Vurgulamak:

silisyum karbür substrat

,

sic substrat

Ürün Açıklaması
4H Yüksek Saflıkta Yarı Yalıtım Silisyum Karbür Substrateshigh saflık 4 inç SiC yüzeyler, yarı iletken 4 inç SiC yüzeyler için 4 inç Silikon Karbür substratlar, yarıiletken için silikon Karbür substratlar, tek tek kristal gofret, gem için sic külçeler

SiC Crystal hakkında

Karborundum / kɑːrbəˈrʌndəm / olarak da bilinen silisyum karbür (SiC), SiC kimyasal formülüne sahip silikon ve karbon içeren bir yarı iletkendir. Doğada son derece nadir mineral mozanit olarak ortaya çıkar. Sentetik silikon karbür tozu, bir aşındırıcı olarak kullanılmak üzere 1893'ten beri seri olarak üretilmiştir. Silisyum karbür taneleri, kurşun geçirmez yeleklerdeki otomobil frenleri, otomobil kavramaları ve seramik plakalar gibi yüksek dayanıklılık gerektiren uygulamalarda yaygın olarak kullanılan çok sert seramikler oluşturmak için sinterleme ile bir araya getirilebilir. Işık yayan diyotlar (LED'ler) ve erken radyolardaki dedektörler gibi silikon karbürün elektronik uygulamaları ilk olarak 1907'de gösterildi. SiC, yüksek sıcaklıklarda veya yüksek voltajlarda veya her ikisinde çalışan yarı iletken elektronik cihazlarda kullanılır. Büyük tek silikon silisyum kristalleri Lely metodu ile yetiştirilebilir; Sentetik moissanit olarak bilinen taşlar halinde kesilebilirler. Yüksek yüzey alanına sahip silisyum karbür, bitki materyalinde bulunan SiO2'den üretilebilir.

SiC Kristal Yüzey ve Wafers Uygulamaları

Silikon karbür (SiC) crytsals benzersiz fiziksel ve elektronik özelliklere sahiptir. Silisyum Karbür esaslı cihazlar, kısa dalga boyu optoelektronik, yüksek sıcaklık, radyasyona dayanıklı uygulamalar için kullanılmıştır. SiC ile üretilen yüksek güçlü ve yüksek frekanslı elektronik cihazlar Si ve GaA tabanlı cihazlara göre daha üstündür. Aşağıda SiC substratların bazı popüler uygulamaları vardır.

III-V Nitrür Biriktirme

SiC substrat veya safir substrat üzerinde GaN, AlxGa1-xN ve InyGa1-yN epitaksiyal tabakaları.

SiC Şablonları üzerinde Galyum Nitrür Epitaksi mavi ışık yayan diyotlar (mavi LED) ve neredeyse güneş kör UV fotodetektörler imal etmek için kullanılır

Optoelektronik Cihazlar

SiC tabanlı cihazlar, III-nitrür epitaksiyal katmanları ile düşük kafes uyumsuzluğuna sahiptir. Yüksek ısı iletkenliğine sahiptirler ve yanma süreçlerinin izlenmesi ve her türlü UV tespiti için kullanılabilirler.

SiC tabanlı yarı iletken cihazlar, yüksek sıcaklık, yüksek güç ve yüksek radyasyon koşulları gibi çok düşmanca ortamlarda çalışabilir.

Yüksek Güçlü Cihazlar

SiC aşağıdaki özelliklere sahiptir:

Geniş Enerji Bandgapı

Yüksek elektrik arıza alanı

Yüksek doygunluk sürüklenme hızı

Yüksek termal iletkenlik

SiC, diyotlar, güç transdüserleri ve yüksek güçlü mikrodalga cihazları gibi çok yüksek voltajlı ve yüksek güçlü cihazların imalatında kullanılır. Konvansiyonel Si cihazları ile karşılaştırıldığında, SiC tabanlı güç cihazları yüksek sıcaklık kapasitesi nedeniyle daha hızlı anahtarlama hızına, daha düşük parazitik dirençlere, daha küçük boyutlara ve daha az soğutmaya ihtiyaç duymaktadır.

SiC, GaAs veya Si'den daha yüksek termal iletkenliğe sahiptir, bu da SiC cihazlarının teorik olarak GaA veya Si'den daha yüksek güç yoğunluklarında çalışabileceği anlamına gelir. Yüksek bant genişliği ve yüksek kritik alanla birleştirilen daha yüksek termal iletkenlik, yüksek güç bir anahtar istenen cihaz özelliği olduğunda SiC yarı iletkenlere bir avantaj sağlar.

Şu anda silisyum karbür (SiC), yüksek güçte MMICapplications için yaygın olarak kullanılmaktadır. SiC, daha yüksek güçte MMIC cihazları için GaN'nin epitaksiyal gelişimi için bir substrat olarak da kullanılır.

Yüksek Sıcaklık Cihazları

SiC yüksek bir ısı iletkenliğine sahip olduğundan SiC, ısıyı diğer yarı iletken malzemelere göre daha hızlı dağıtır. Bu, SiC cihazlarının aşırı yüksek güç seviyelerinde çalıştırılmasını sağlar ve yine de cihazlardan üretilen fazla miktarda aşırı ısıyı dağıtır.

Yüksek Frekanslı Güç Cihazları

SiC tabanlı mikrodalga elektronikler, kablosuz iletişim ve rad için kullanılır

2. substratların boyutu

4 inç Çaplı 4H-yarı Silisyum Karbür Substrat Özellikleri

SUBSTRATE EMLAK

Üretim notu

Araştırma notu

Kukla Sınıfı

Çap

100,0 mm + 0,0 / -0,5 mm

Yüzey Yönü

{0001} ± 0.2 °

Birincil Daire Oryantasyonu

<11- 20> ± 5.0 ̊

İkinci Daire Oryantasyonu

Primer ± 5,0 ̊ 'den 90,0 ̊ CW, silikon yüz yukarı

Birincil düz uzunluk

32,5 mm ± 2,0 mm

İkincil Düz Uzunluk

18,0 mm ± 2,0 mm

Gofret Kenar

oluk

Mikropipe Yoğunluğu

Mic5 mikropipes / cm 2

Mic 10 mikropipes / cm 2

Mic50 mikropipes / cm 2

Yüksek yoğunluklu ışık ile polytype alanları

İzin verilmiyor

% 10 alan

özdirenç

E 1E7 Ω · cm

( alan% 75 ) ≥1E 7 Ω · cm

Kalınlık

350.0 μm ± 25.0 μm veya 50 0.0 μm ± 25.0 μm

TTV

Μ 10μm

Μ 15 μm

Yay ( mutlak değer )

Μ 25 μm

Μ 30 μm

eğrilik

Μ 45 μm

Yüzey

Çift Taraflı Polisaj , Si Face CMP ( kimyasal parlatma )

Yüzey Pürüzlülüğü

CMP Si Yüz Ra≤0.5 nm

N / A

Yüksek yoğunluklu ışık tarafından çatlaklar

İzin verilmiyor

Dağınık aydınlatma ile kenar çipleri / girintileri

İzin verilmiyor

Qty.2 < 1.0 mm genişlik ve derinlik

Qty.2 < 1.0 mm genişlik ve derinlik

Toplam kullanılabilir alan

≥90%

≥80%

N / A

Diğer boyut

3 inç Çap 4H Silisyum Karbür Substrat Özellikleri

SUBSTRATE EMLAK

Üretim notu

Araştırma notu

Kukla Sınıfı

Çap

76,2 mm ± 0,38 mm

Yüzey Yönü

{0001} ± 0.2 °

Birincil Daire Oryantasyonu

<11- 20> ± 5.0 ̊

İkinci Daire Oryantasyonu

Primer ± 5,0 ̊ 'den 90,0 ̊ CW, silikon yüz yukarı

Birincil düz uzunluk

22,0 mm ± 2,0 mm

İkincil Düz Uzunluk

11,0 mm ± 1,5 mm

Gofret Kenar

oluk

Mikropipe Yoğunluğu

Mic5 mikropipes / cm 2

Mic 10 mikropipes / cm 2

Mic50 mikropipes / cm 2

Yüksek yoğunluklu ışık ile polytype alanları

İzin verilmiyor

% 10 alan

özdirenç

E 1E7 Ω · cm

( % 75 alan ) 1E7 Ω · cm

Kalınlık

350.0 μm ± 25.0 μm veya 50 0.0 μm ± 25.0 μm

TTV

≤10 μm

Μ15 μm

Yay ( mutlak değer )

Μ15 μm

Μ25 μm

eğrilik

Μ35 μm

Yüzey

Çift Taraflı Polisaj , Si Face CMP ( kimyasal parlatma )

Yüzey Pürüzlülüğü

CMP Si Yüz Ra≤0.5 nm

N / A

Yüksek yoğunluklu ışık tarafından çatlaklar

İzin verilmiyor

Dağınık aydınlatma ile kenar çipleri / girintileri

İzin verilmiyor

Qty.2 < 1.0 mm genişlik ve derinlik

Qty.2 < 1.0 mm genişlik ve derinlik

Toplam kullanılabilir alan

> % 90

> % 80

N / A

* Diğer özellikler müşteri ihtiyaçlarına göre özelleştirilebilir

2 inç Çap 4H Silikon Karbür Yüzey Özellikleri

SUBSTRATE EMLAK

Üretim notu

Araştırma notu

Kukla Sınıfı

Çap

50,8 mm ± 0,38 mm

Yüzey Yönü

{0001} ± 0.2 °

Birincil Daire Oryantasyonu

<11- 20> ± 5.0 ̊

İkinci Daire Oryantasyonu

Primer ± 5,0 ̊ 'den 90,0 ̊ CW, silikon yüz yukarı

Birincil düz uzunluk

16,0 mm ± 1,65 mm

İkincil Düz Uzunluk

8,0 mm ± 1,65 mm

Gofret Kenar

oluk

Mikropipe Yoğunluğu

Mic5 mikropipes / cm 2

Mic 10 mikropipes / cm 2

Mic50 mikropipes / cm 2

Yüksek yoğunluklu ışık ile polytype alanları

İzin verilmiyor

% 10 alan

özdirenç

E 1E7 Ω · cm

( % 75 alan ) 1E7 Ω · cm

Kalınlık

350.0 μm ± 25.0 μm veya 50 0.0 μm ± 25.0 μm

TTV

≤10 μm

Μ15 μm

Yay ( mutlak değer )

≤10 μm

Μ15 μm

eğrilik

Μ 25 μm

Yüzey

Çift Taraflı Polisaj , Si Face CMP ( kimyasal parlatma )

Yüzey Pürüzlülüğü

CMP Si Yüz Ra≤0.5 nm

N / A

Yüksek yoğunluklu ışık tarafından çatlaklar

İzin verilmiyor

Dağınık aydınlatma ile kenar çipleri / girintileri

page2image63440

İzin verilmiyor

Qty.2 < 1.0 mm genişlik ve derinlik

Qty.2 < 1.0 mm genişlik ve derinlik

Toplam kullanılabilir alan

≥90%

≥80%

N / A

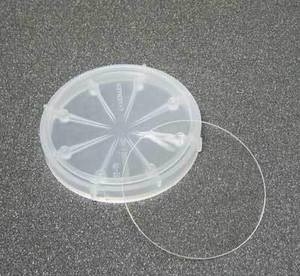

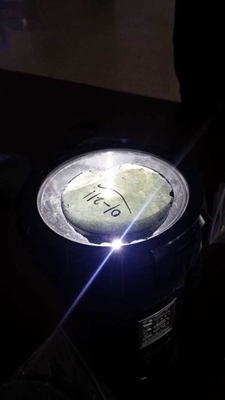

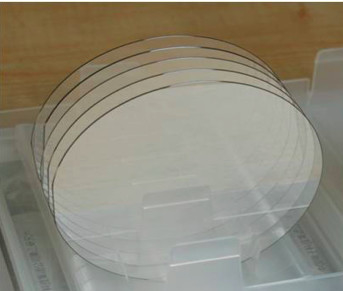

3.pictures

SSS:

S: Nakliye ve maliyetin yolu nedir?

A: (1) Biz DHL kabul, Fedex, EMS vb.

(2) Kendi ekspres hesabınız varsa, bu harika. Eğer değilse, onlara yardımcı olabiliriz.

Navlun asıl çözüm ile veya FOB ile uyumludur.

S: Nasıl ödeme yapılır?

A: 100 % T / T, Paypal,

S: ADEDI ve teslimat süresi nedir?

A: (1) stok için, ADEDI 10 gün içinde 2 adet

(2) özelleştirilmiş ürünler için, ADEDI 10-20days içinde 10 adet olduğunu.

S: Ürünleri ihtiyaca göre özelleştirebilir miyim?

A: Evet, malzeme, özellikler ve şekil, kalınlık, boyut, yüzey özelleştirebilirsiniz.
